PCB Płyta główna  HYDRA 2019

 Pliki pomocne w montażu i uruchamianiu.

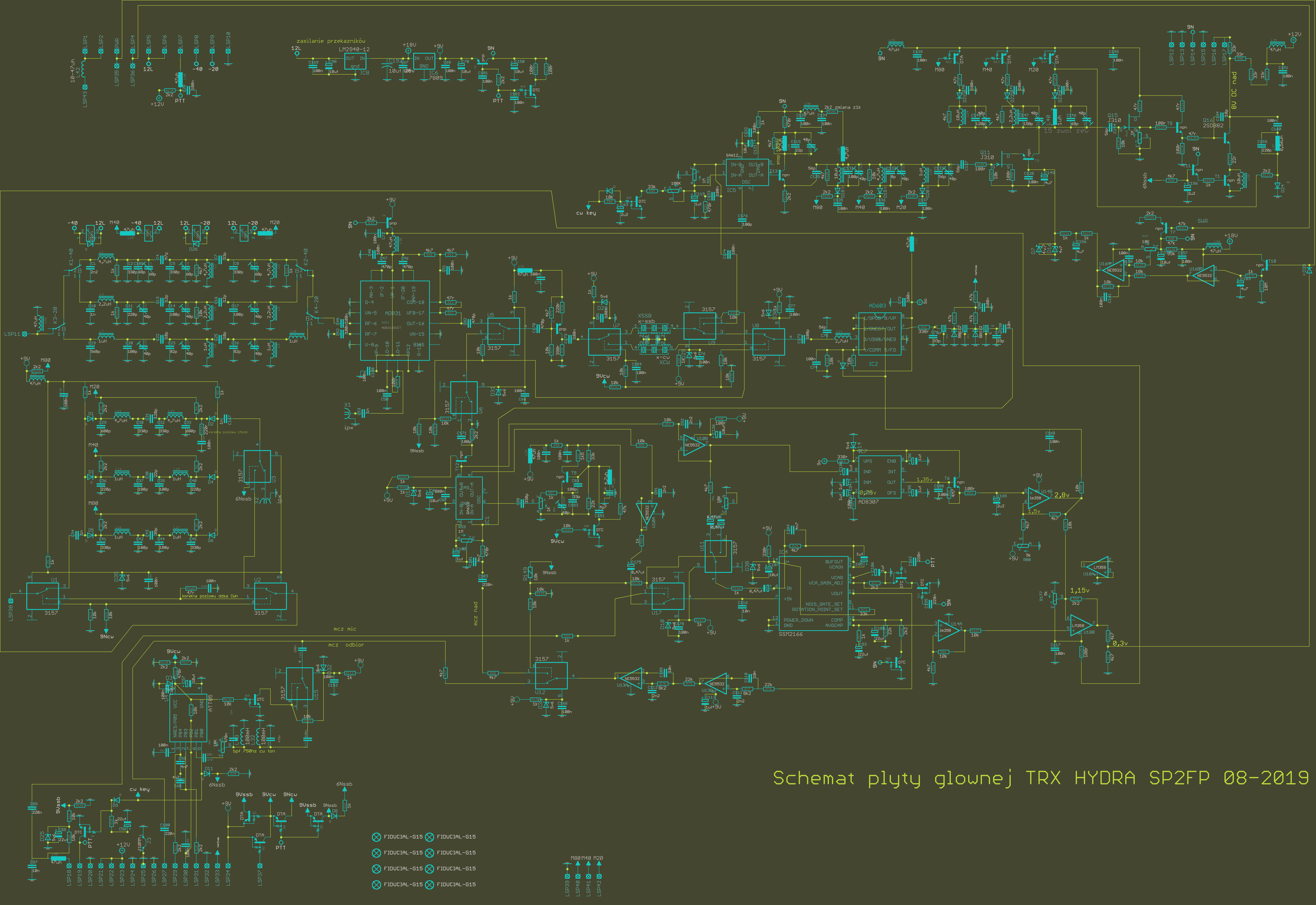

Schemat płyta główna pdf A1
Schemat płyta główna png
Spód wartosci el pdf
Spód nry el pdf
Spód wartości i nry razem pdf
Góra wartości el pdf
Góra nry el pdf
Góra wartosci i nry razem pdf

Płytka posiada wlutowane większość el SMD maszynowo. Ręcznie zostały wlutowane lub zmienione niektóre rezystorki i scalaki Analoga.

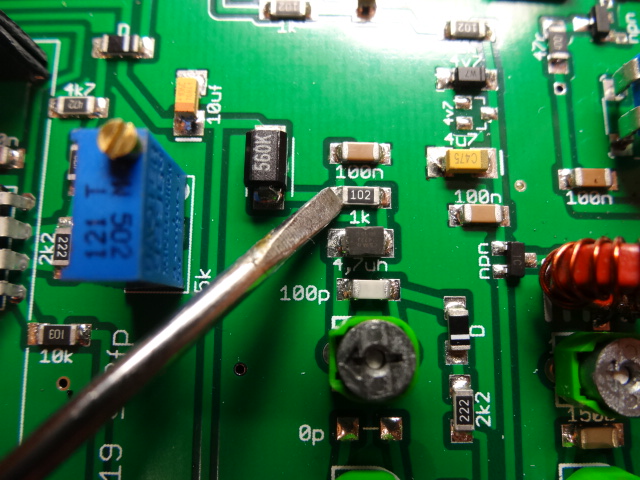

We własnym zakresie należy wymienić rezystor R101 (tor nadawczy) wartość wlutowana-1kohm na 2,2kohm oraz
R68 z 4,7k na 10 kohm.

Obecnie wysyłane zestawy mają już zmienione rezystory.

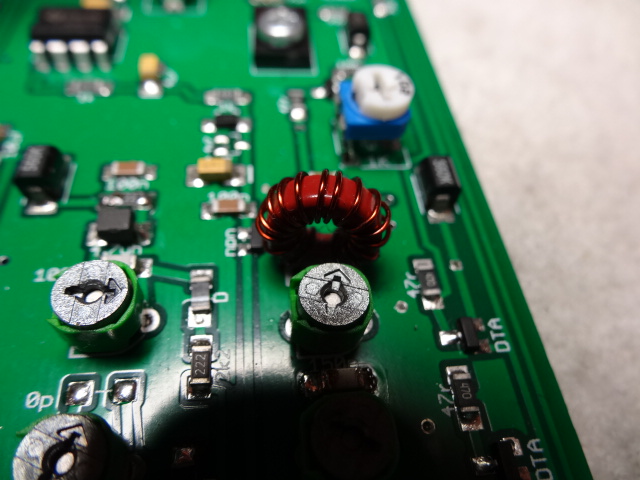

Nawinąć cewkę toru nadawczego dla 20m  rdzeń T37-2 15zwoi.  Jeśli w komplecie jest  żółty rdzeń T37-6 to nawinać 18 zwoi. Indukcyjnośc 1-1,1 uH

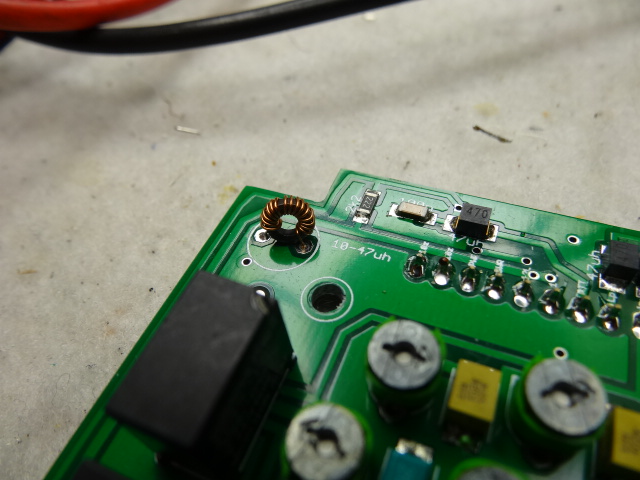

Wlutować z wielką uwagą pozostałe elementy przewlekane zwracając uwagę na numeracje nóżek, oznaczenia elementów (scalaki), oraz poprawnie zamontować trymery - ścięcie zgodne z oznaczeniem na płytce. Tajemniczy dławika zasilania na toroidzie wlutować w miejsce oznaczone 10-47uH

Aby wykonać strojenie i uruchomienie płyty głównej trzeba włożyć zmontowany front panel z DDSem. Podłączyć zasilanie 12,0v do masy i włącznika na potencjometrze.

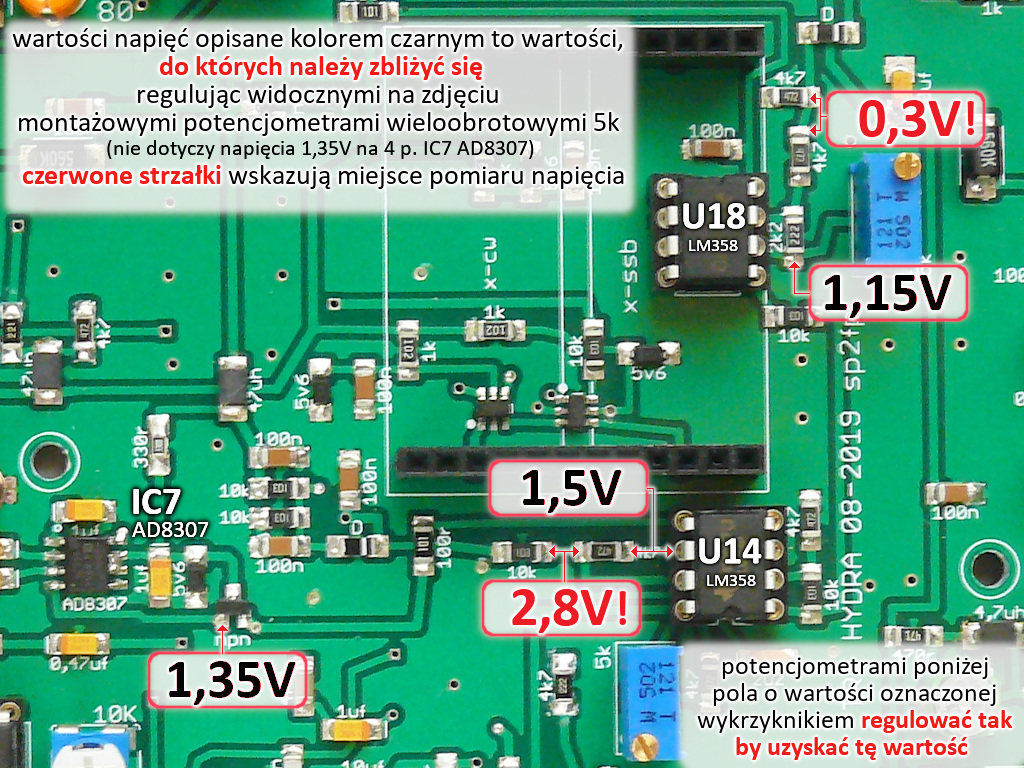

Na schemacie podałem napięcia dotyczące wstępnych ustawień ARW, pe-erki wieloobrotowe.

W zasadzie tor odbiorczy powinien działać, Jeśli posiadasz generator o  regulowanej amplitudzie to można podać 100uV na 7,1 MHz, vfo ustawić  kiloherc wyżej  i pe-erekeim  R177 ustawić wskazanie S-metra na 9.

Nie jest to wzorcowa skala i nie traktujmy jej jako mikrowoltomierza selektywnego. Jest to orientacyjny odczyt sygnału +- 1 es.

Strojenie toru odbiorczego film

Strojenie toru nadawczego . Potrzebny klucz cw - lub w gniazdo Jack  KEY - wkładamy wtyk Jack mono z wyprowadzonymi przewodami .

Włączając tryb CW keyer przejdzie w tryb pracy klucza sztorcowego ( a  nie łopatek)  zwarcie  Jacka ( naciśniecie klucza ) spowoduje wysyłanie ciągłego tonu.

Peerek 100k - od poziomu sygnału cw, ustawić w lewe skrajne położenie - na minimum sygnału, inaczej pomiary nie mają sensu.

Należy ustawić peerekiem ALC (10k obok drivera 2sd) napięcie referencyjne - odczytując je miernikiem na nodze 1 układu LM358 - obok peerka. (włączone nadawanie)

Dokonać korekty napięcia stałego na kolektorze tranzystora 2sd - ma ono wynosić 6,7-7v przy  nap. zasilania 12,0 V. W tabelce podałem napięcia wyjściowe wcz dla sygnału CW.

Dla pomiarów ssb podaję z generatora m.cz. sygnał około 1 KHz na wejście mikrofonowe. Podana amplituda  22mV nap. skutecznego (RMS) jest mierzona na 1 nodze modulatora ne602-IC1. Należy tak zredukować podany sygnał (np 5mV dodatkowym peerkiem, lub posiadać generator z regulowanym poziomem sygnału) aby uzyskać podana wyżej wartość. W trakcie testów sygnał  z kompresora był za duży i zwiększyłem wartość rezystora R68 z 4,7k na 10 kohm zalecam tą zmianę! Dzięki tej zmianie mam lepsze parametry próby dwutonowej modulatora, a poziom sygnału jest z zapasem.

Zredukowałem też poziom punktu kompresji ssm2166 zmieniając wartośc rezystora  R73 z 33k na 47k.

Strojenie toru nadawczego film

HYDRA

zasilanie 12,0v

 nap. skuteczne

1khz 22mV sk

ne5534 ALC

1 noga ptt

1,5 v dc



kolektor

2sd

6,7 -7V dc !!!

peerek j310

80m

wyjście wcz

cw  1-1,1 V

ssb 1-1,1  V

40m

wyjście wcz

cw  1,1-1,2 V

ssb 1,1-1,2 V

20m

wyjście wcz

cw 1,1-1,2 V

ssb  0,95-1V

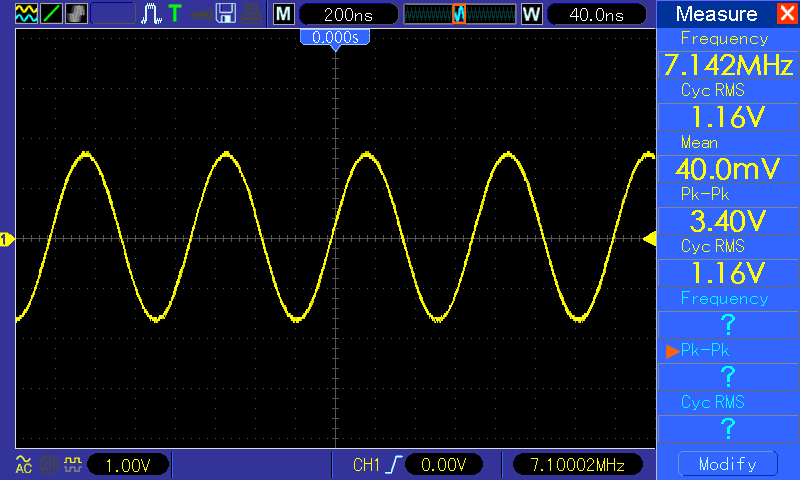

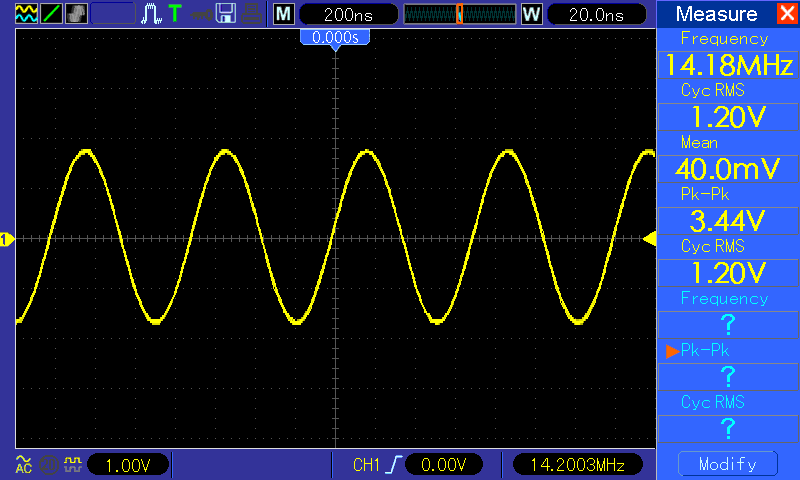

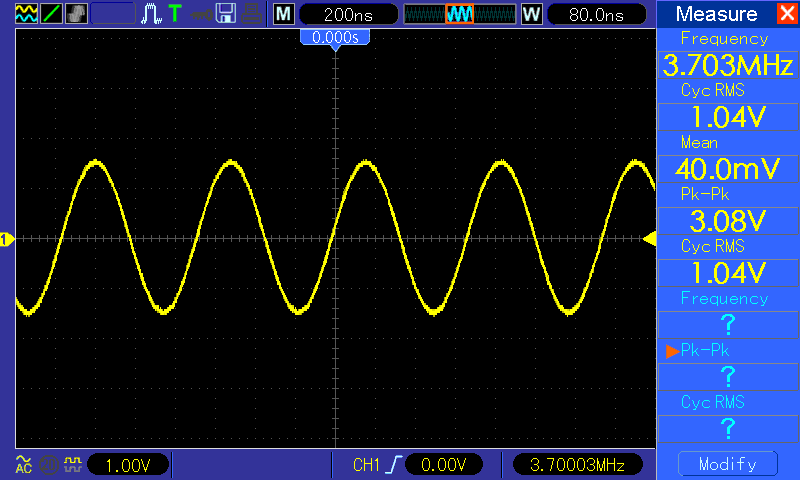

Przebiegi podłączonego oscyloskopu do wyjscia płytki, z sondą pomiarową 1:10 dla sygnałów cw.

Tabelka z pomiarami napięć wcz  - skuteczne ,  pomiar oscyloskopem sonda 1:10


pomiar napięć

DDS

noga modułu dds



7 n mieszacza Nad 602

Emiter T13

mix odb vfo



13650

ssb

172 mV

80m

100 mV

280 smieci

70mV



17100

ssb

168 mV

40m

90 mV

240 smieci

70mV



4200

ssb

216 mV

20m

116 mV

380 smieci

60mV



3700

cw N

200 mV

80m

80 mV

250 mv





7100

cw N

148 mV

40m

90 mV

250 mv





14200

cw N

140 mV

20m

100 mV

150 mv





















nadajnik

1 filtr lc

2 filtr lc kol T8

emiter T9

kolektor 2sd

 PA wat 12v

   P A 19V

PA alc 1/2

bez płytki PA









bez alc swr

bez alc swr

około +-2w

Około +-2-3 waty

80m ssb

300mv

280mv

310mv

1,2V

17 w

40 w

50

40m ssb

350mv

220mv

310mv

1,1 v

19 w

40 w

50

20m ssb

150mv

80mv

330mv

950 mv

17 w

40 w

50

80m cw

270mv

320mv

250mv

1 v



36 w

50

40m cw

300mv

260mv

320MV

1,1 -1,2 v



40 w

50

20m cw

170mv

100mv

500mv

1,2  v



45 w

50

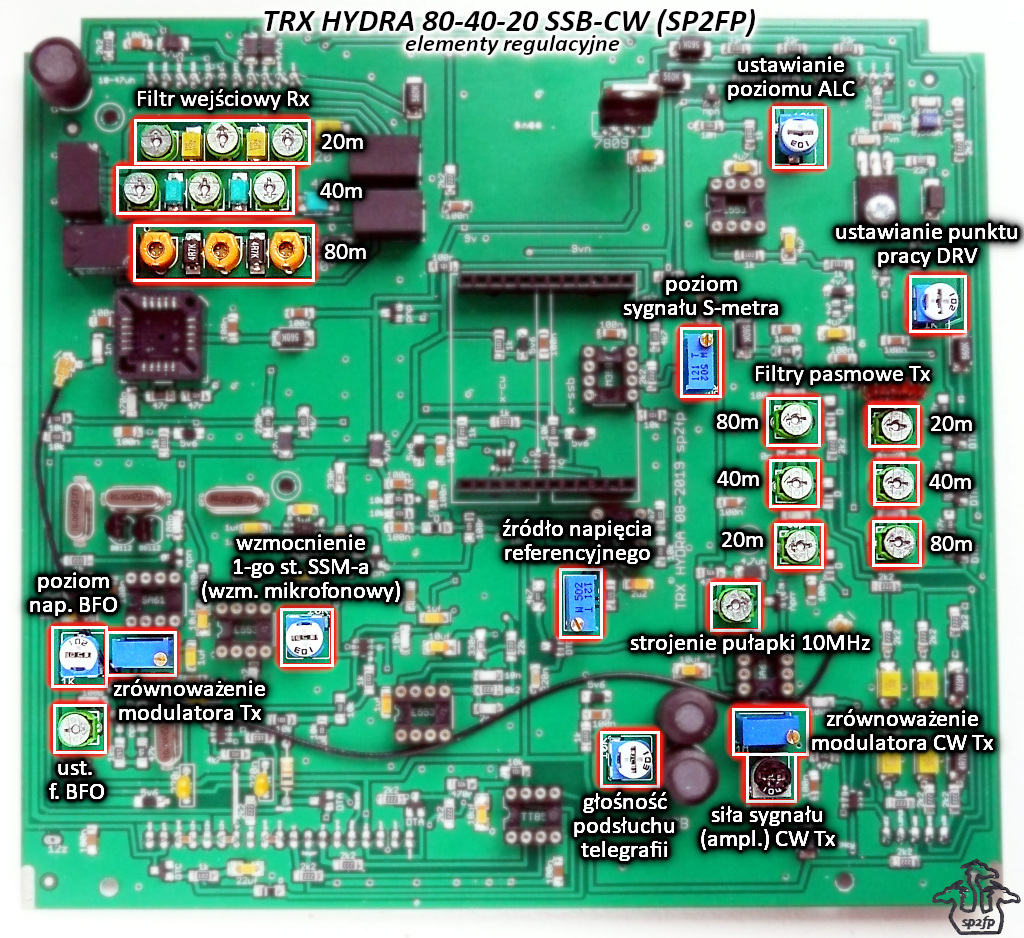

Strojenie pułapki 10MHz i omówienie elementów regulacyjnych

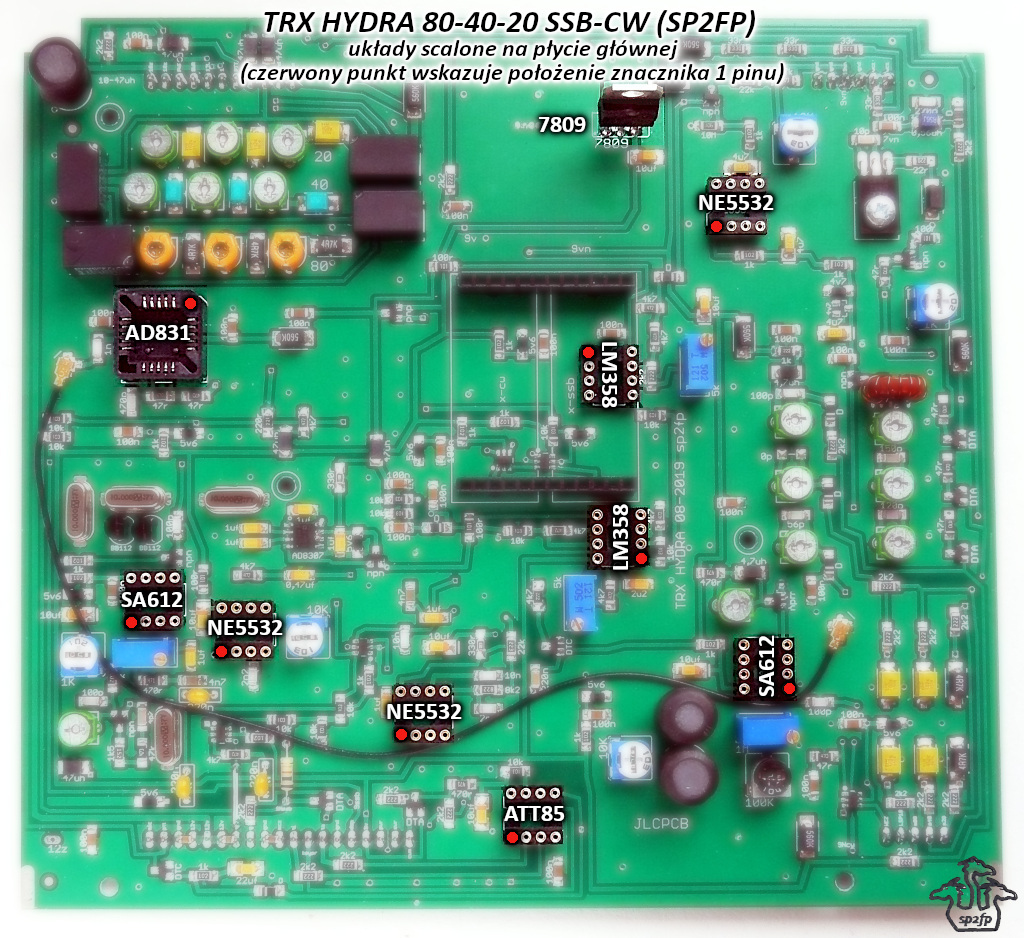

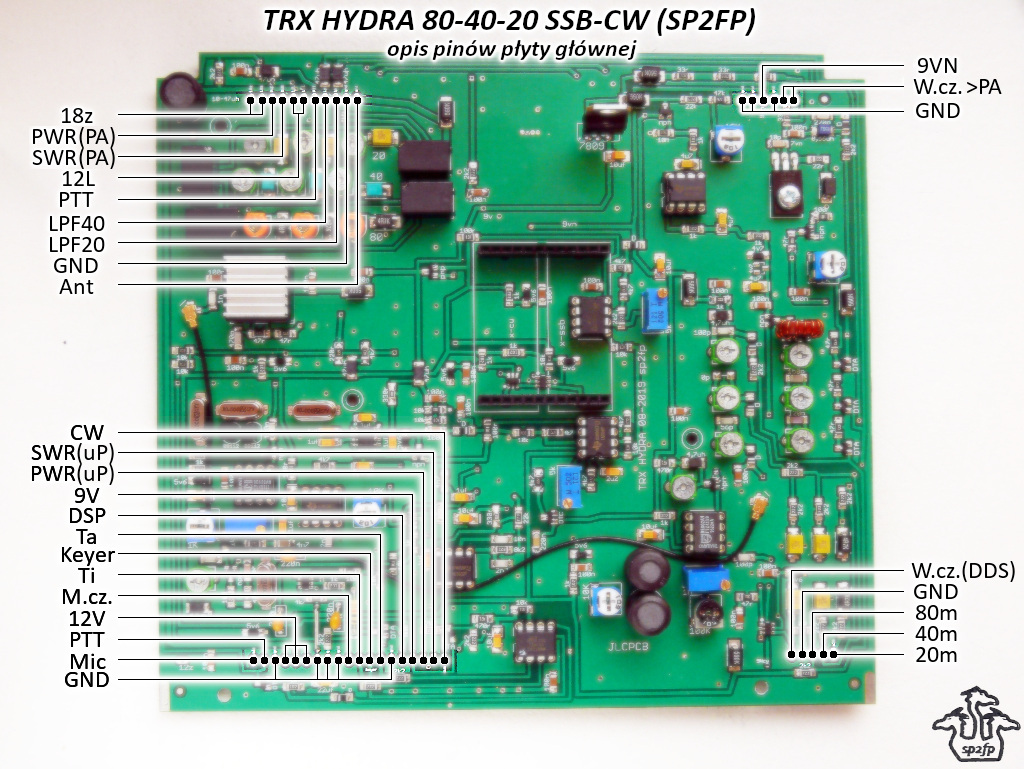

Janusz SP4IRX wykonał wizualizację waznych punktów na płytce :


Pomiar działania ARW,częstotliwośc 3,686 odbiornik SSB. Miernik napięcia mcz v640 podłączony do głośnika.

Poziom odniesienia 0 dB to sygnał  S9+60 . Potencjomert głośności ustawiony tak aby dać na głosniku 250 mV m.cz. skuteczne.

uV generator                m.cz. Hydra mv / dB

S9+60  to 50mV                             250 /  0

S9+50  to 15,8 mV                         230 / -0,6

S9+40  to 5000uV                          210 / -1,4

S9+30  to 1580uV                          200 / -1,7

S9+20  to 500uV                            190 / -2,2

S9+10  to 158uV                            180 / -2,8

S9 to    50uV                                  170 / -3,2
S8 to    25uV                                  160 / -3,8
S7 to   12,5uV                                150 / -4,2
S6 to   6,25uV                                140 / -4,8
S5 to   3,15uV                                130 / -5,5
S4 to   1,56uV                                120 / -6,2

S3 to   0,78uV                                110 / -7

S1 to   0,39uV                                około 90-100mv
