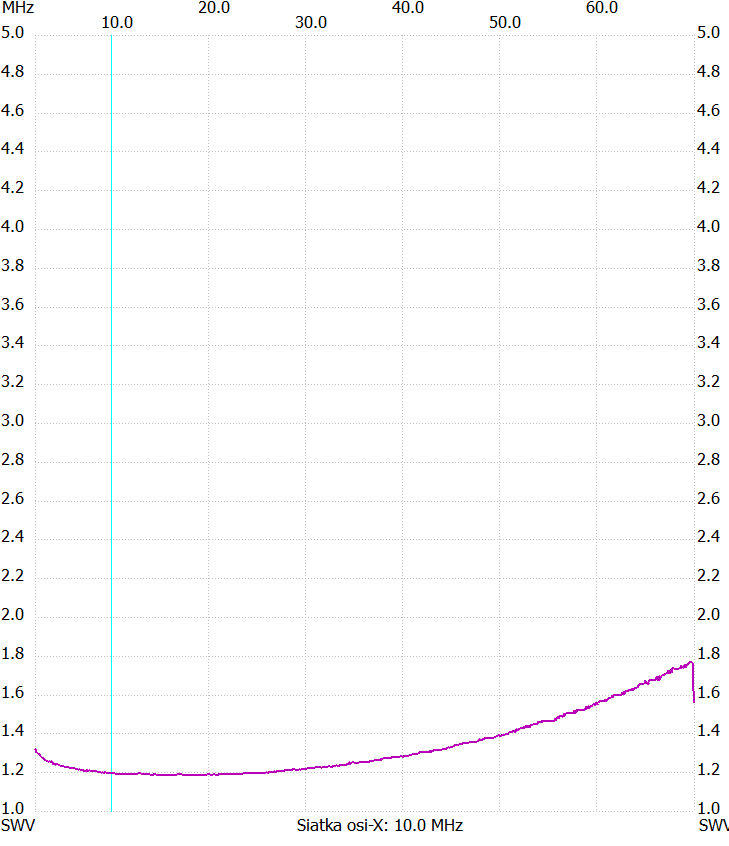

Transformatory końcówki mocy TRX HYDRA

 Rdzeń BN 43-3312

Przewód to linka w izolacji teflonowej

Średnica  żyły środkowej 0,65/1mm

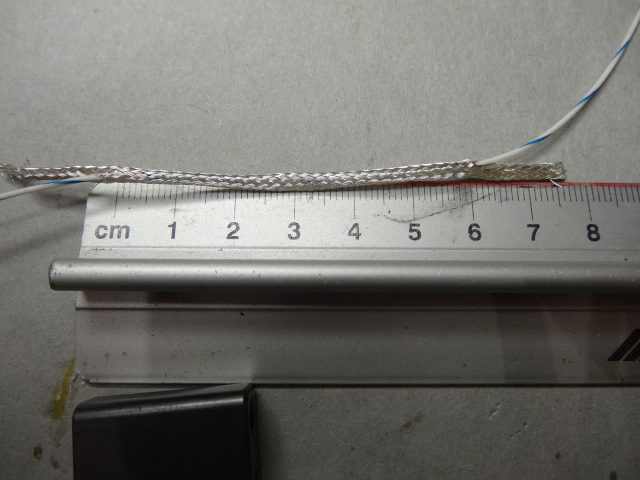

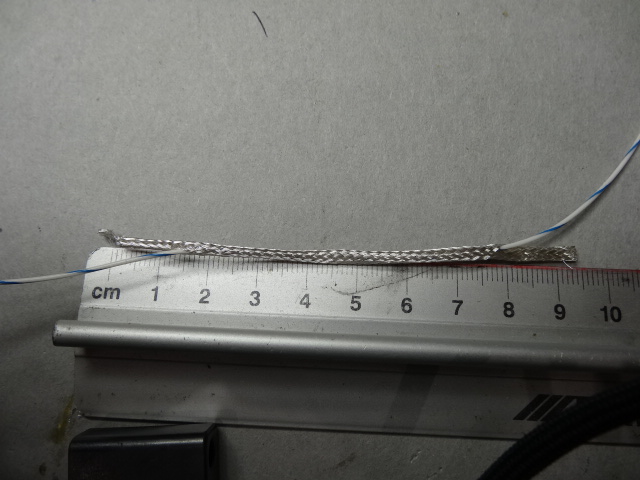

Ekran z kabla RG142

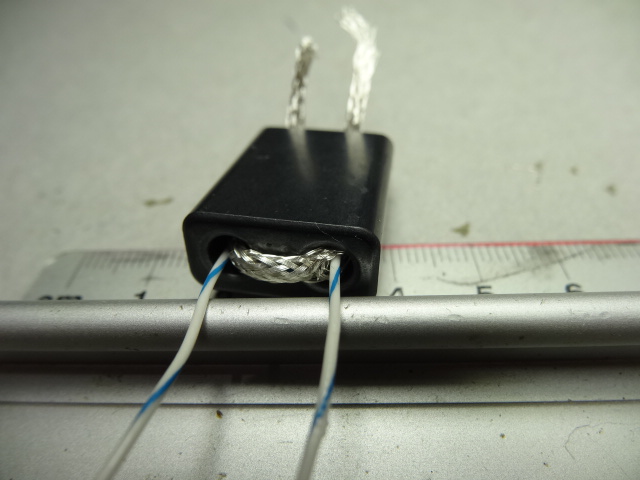

Przewód teflonowy przewleczony jest  podwójnie w jednym ekranie

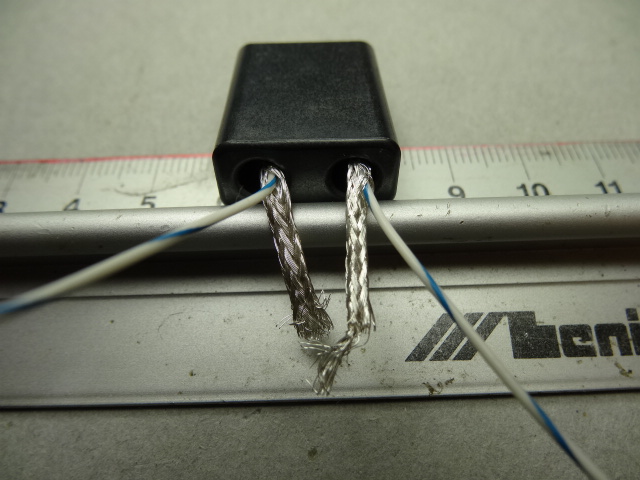

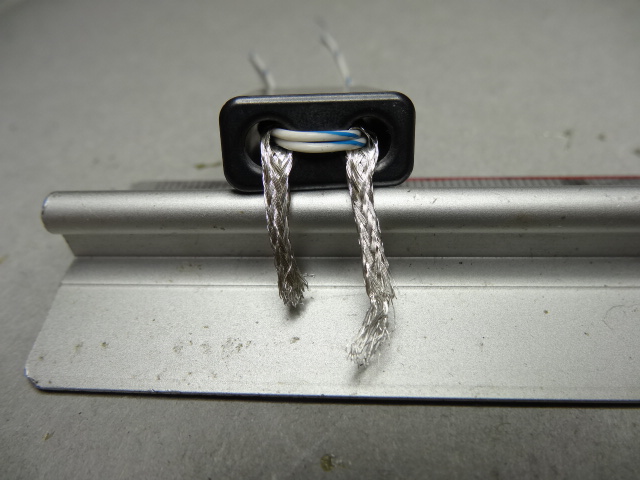

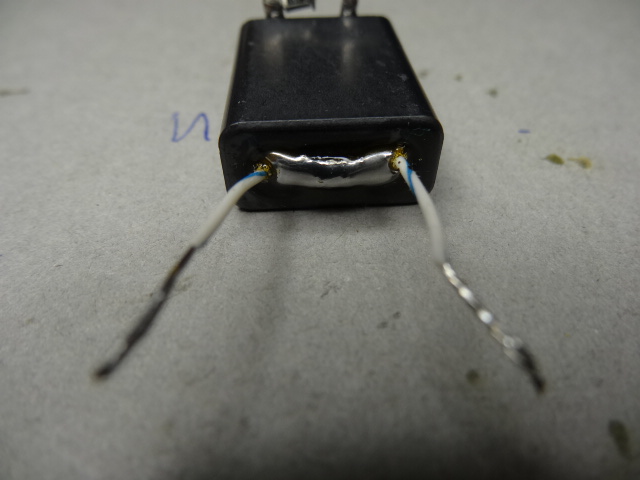

Zalutowany na wskroś cyną  która zastępuje rurki

Teraz opis Trafka Drivera RD16

Transformator przekładnia 1:1

Ilośc zwoi 3/3

Rdzeń BN43-202

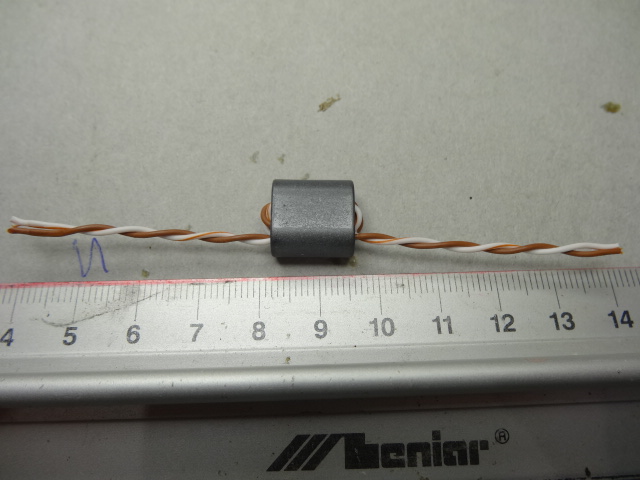

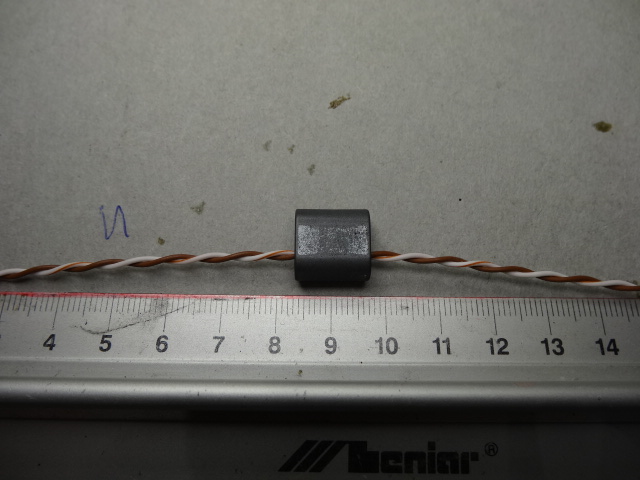

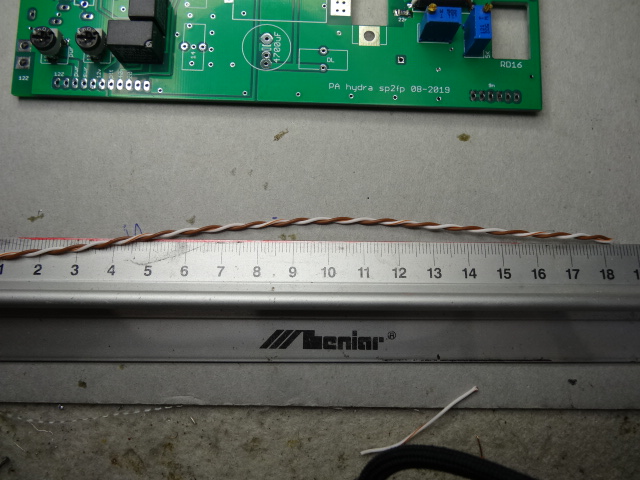

Skrętka z kabla LAN 18-20cm

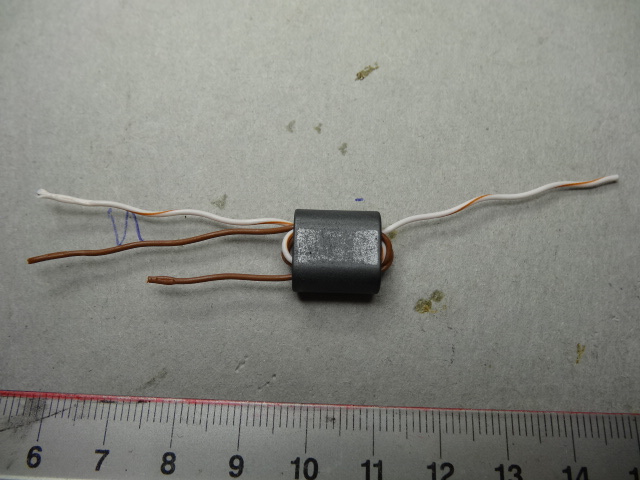

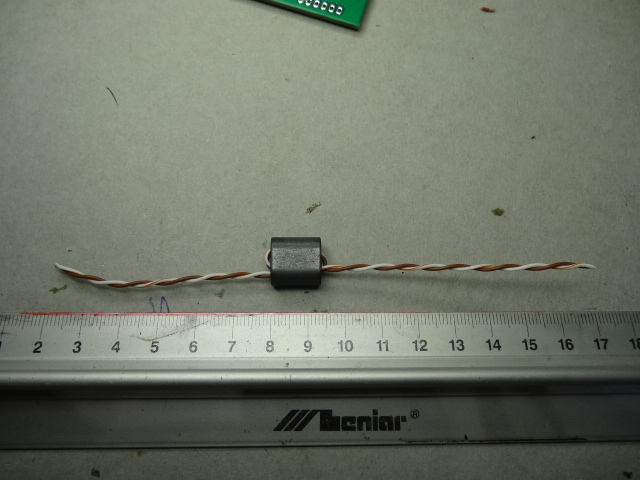

Przetykam przez pierwszy otwór

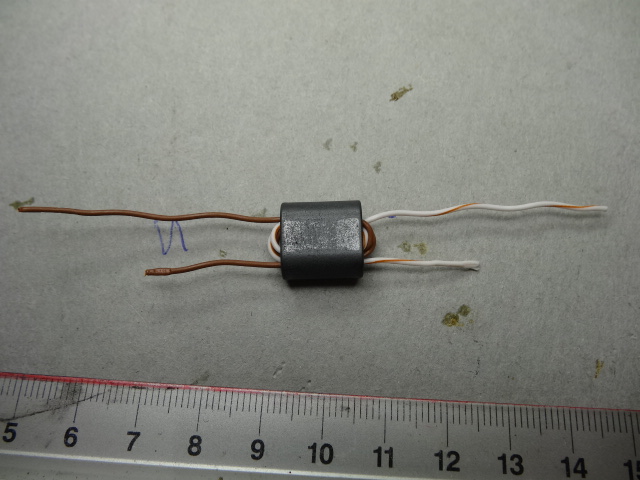

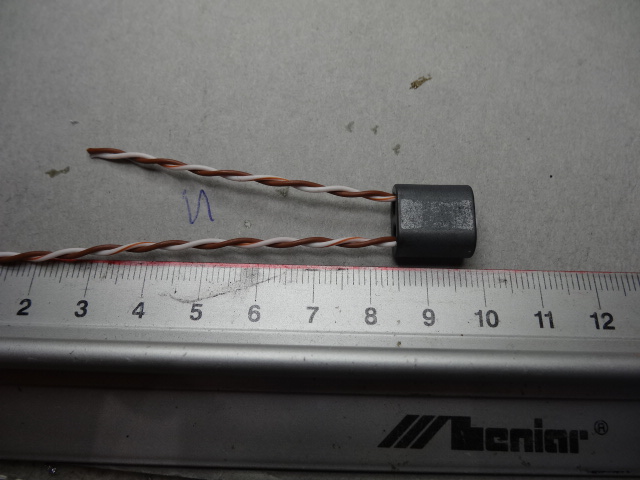

kolejno jeden i drugi  koniec przez drugi otwór

Dalej obydwa końce przez pierwszy otwór

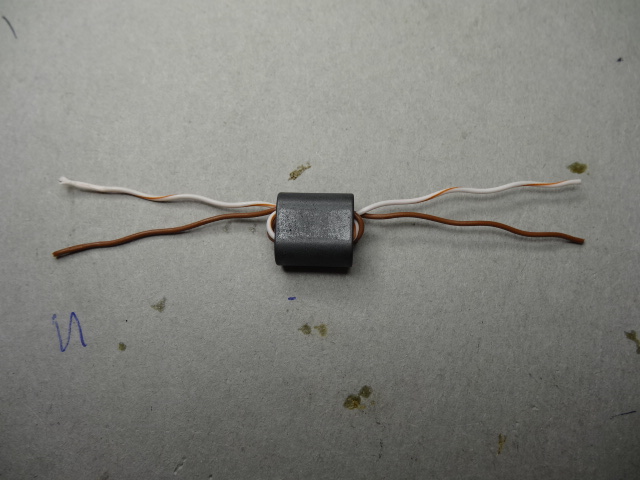

Rozplatam pozostałość przewodu i po jednym kolorze wkładam przez drugi otwór

Finalnie w kazdym orworze mają sie znajdować po trzy  druty tego samego koloru

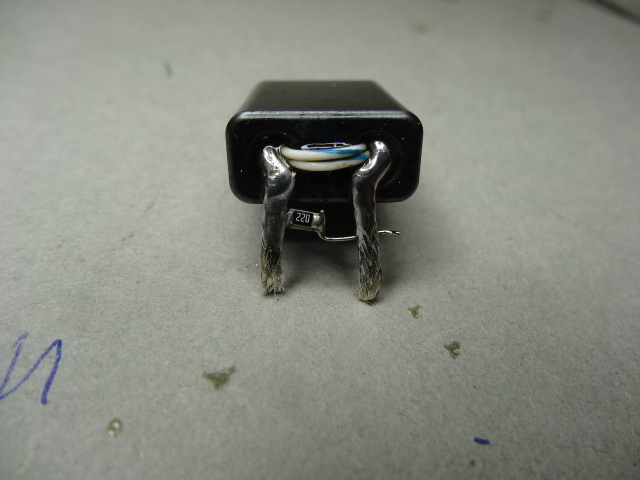

Po zdjęciu izolacji można wlutować trafko

Kolory lewo - prawo, nie mają znaczenia.

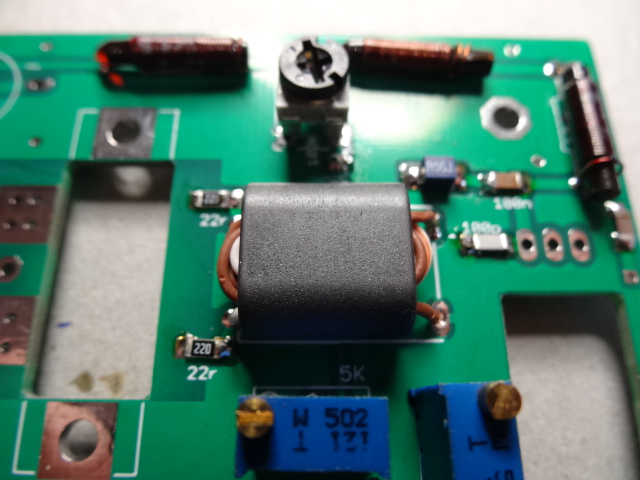

Trafko bifilarne zasilające tranzystor  mocy

Rdzeń FT50-43

Ilość zwoi 6-7

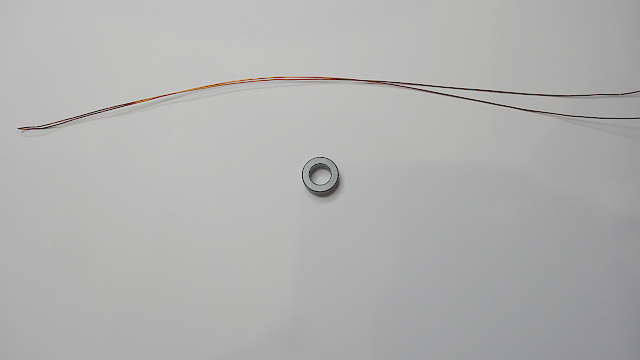

Drut nawojowy fi 0,4-0,5mm około 20cm

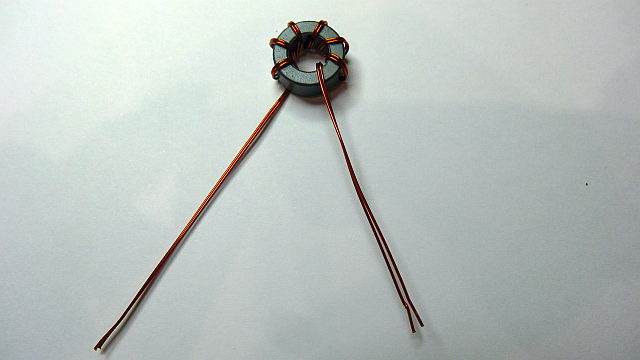

Nawinięte bez skręcania przewodów - nie jest to konieczne

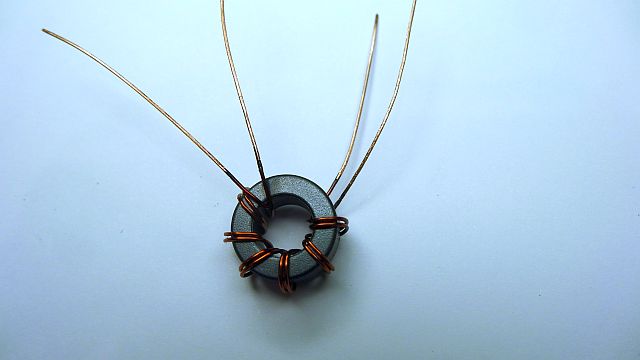

Opalone i oczyszczone końcówki drutu

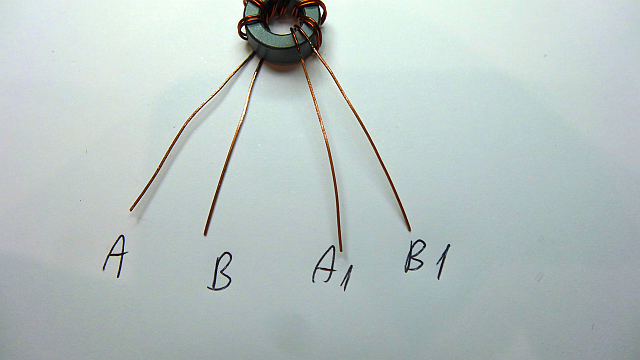

Zmierzyć przejście - ma być zwarcie między A-A1 oraz B-B1

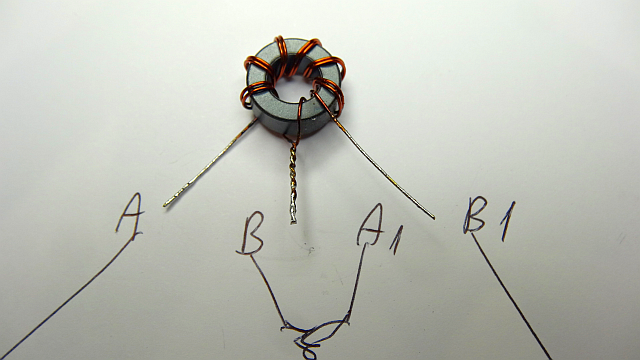

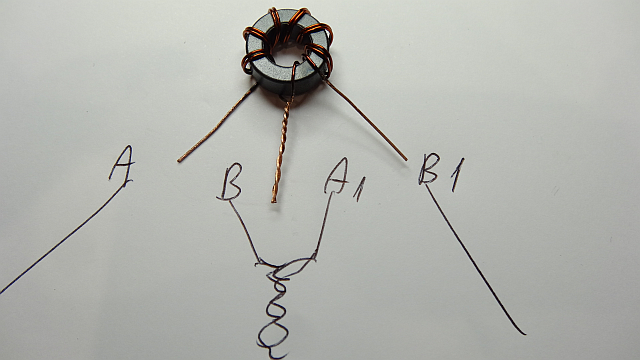

Skręcić B+A1

Polutować i pobielić

Finał
