Uniwersalny zespół filtrów dolnoprzepustowych wzmacniacza mocy.
Zawiera filtry typu PI na sześć podstawowych pasm  KF 1,8-30MHz  Moc do 600-800 wat
Sterowanie przekaźników za pomocą plus12v

Kondensatory  C0G o napięciu 1000V lub 2000V

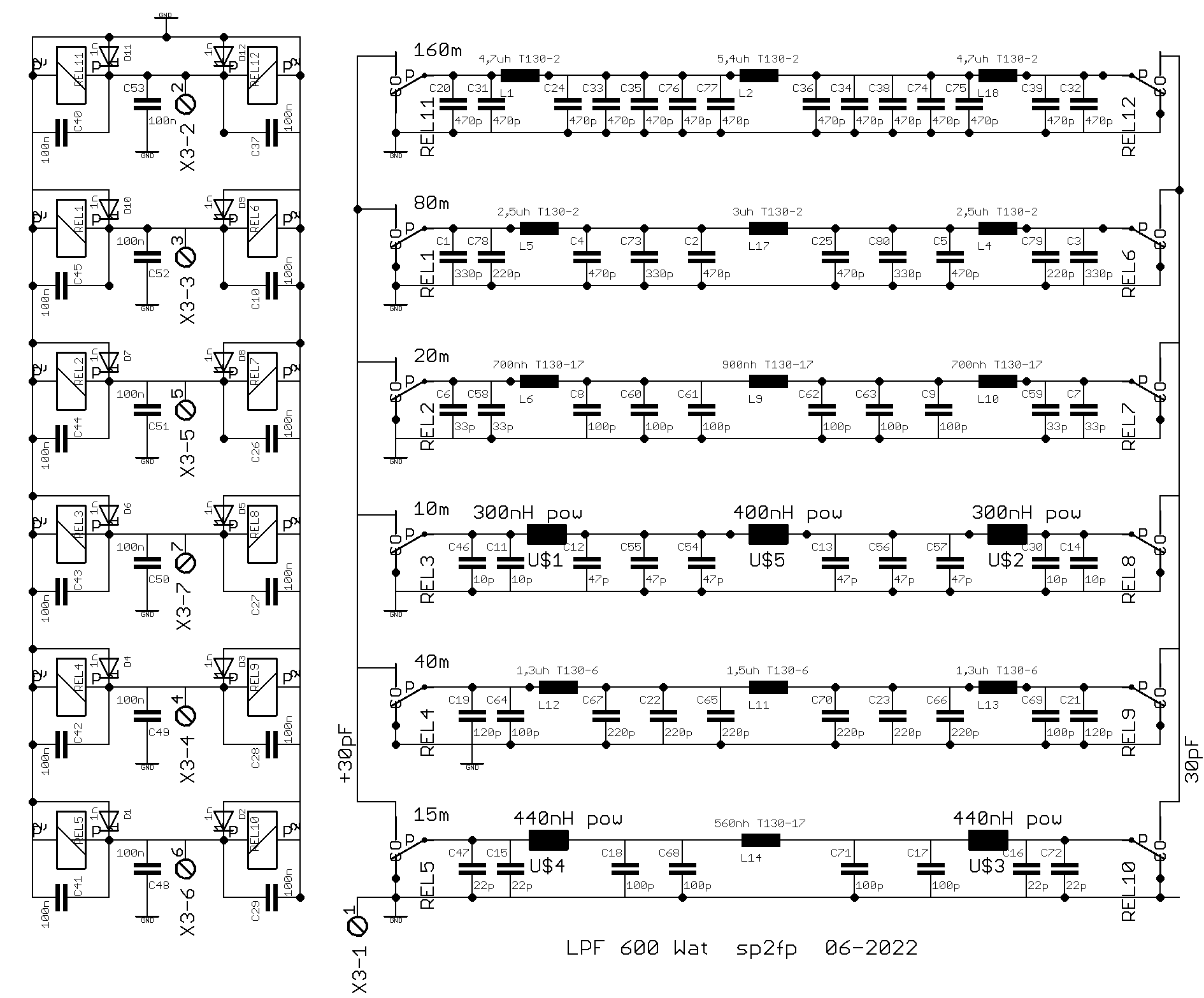

Schemat ideowy LPF600-2022

PDF schematu do pobrania

Opracowany filtr dolnoprzepustowy zapewnia bardzo małe tłumienie w paśmie przepustowym, nie przekraczające 0,12 dB. Tłumienia drugiej i trzeciej harmonicznej to około 25-30 i 55-60 db. Gorsze wartości będą dla zakresów WARC, które korzystają z wyższego pasma. Aby uzyskać porównywalne parametry, należało by dla każdego zakresu pracy wykonać oddzielny PI filtr. Nie stosuje sie tego w praktyce.

Moc ciągła nie powinna przekraczać wartości 500-600 wat, w zależności od zawartości harmonicznych końcówki mocy. Przy zastosowaniu kondensatorów na napięcie 2 KV swobodnie można doprowadzić 800 wat ssb/cw. Na rdzeniach T-130 widziałem opracowania lpfu do 1200 wat mocy.

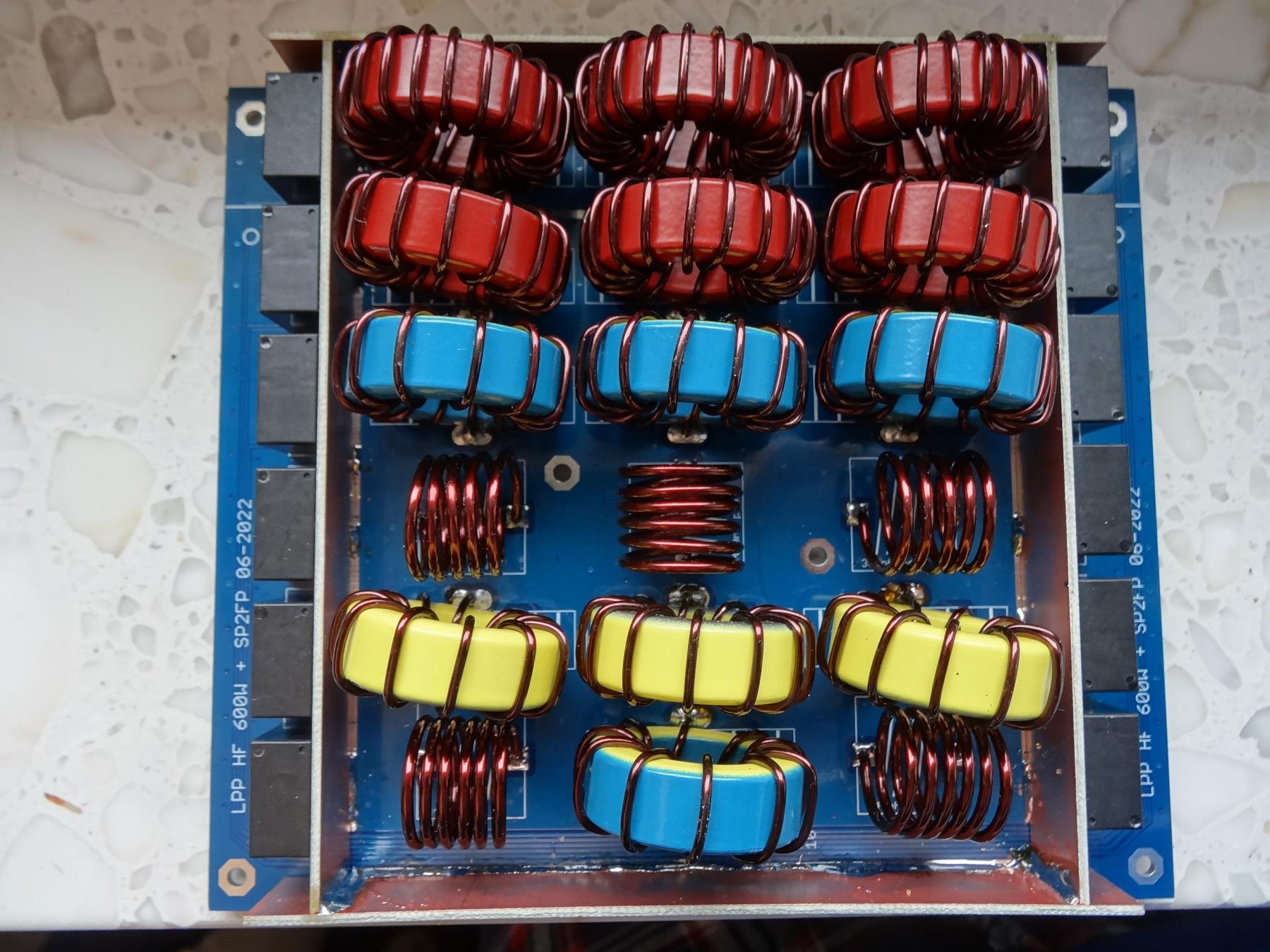

Płytka ma wymiary  146/167mm. Jest możliwość odcięcia pasma 1,8 i zmniejszenia płytki, jeśli brakuje miejsca w obudowie, a nie korzystamy ze160 m. Pomiary tłumienia wykonałem po dokładnej kalibracji analizatorem SIGLENT SSA3021X. Kable pomiarowe 2x100cm RG316.

Zapięte zewnętrzne tłumiki 10db/50ohm w celu zapewnienia impedancji 50 Ohm dla wejścia i wyjścia pomiaru

Sam analizator nie zapewnia zakładanej oporności 50 oHm dla wejścia i wyjścia, w całym zakresie częstotliwości.

Pomiary indukcyjności miernik Hanek 1833c, częstotliwość próbkowania 100kHz

W pierwszej kolejności wykonać montaż płytek wzmacniających z laminatu. Wzmocnienia wzdłuż przekaźników mogą opierać się laminatem o ich obudowy. Bezwzględnie kondensatory wysokonapięciowe wlutować na samym końcu montażu, po wlutowaniu wszystkich cewek. Nie wyginać laminatu i zapewnić mocowanie poprzez tulejki dystansowe włącznie z otworami w środku, do obudowy / przegrody, tak aby przy ewentualnych wstrząsach płytka nie miała tendencji do wyginania. Uszkodzą się kondensatory tracąc pojemność  !!

Opis wykonania cewek i parametry każdego pasma do pobrania pdf

Wykaz elementów zestawu filtrów LPF.

Kondensatory c0g montować na samym końcu! zgodnie ze schematem ! na płytce mogą być błędne wartości opisowe!

Kondensatory :

100n x7r 50V  18szt

C0G na 1000 lub 2000V do wyboru.

10pf            4szt

22pf            4szt

33pf            4szt

47pf            6szt

100pf          12szt

120pf          2szt

220pf          8szt

330pf          4szt

470pf          18szt    (60 lub 120 zł)

Rdzenie Amidon

T130-17      4szt

T130-6        3szt

T130-2        6szt             (razem 250zł)

Cewki powietrzne drut nawojowy DNE 1,8  2,5mb

Drut nawojowy DNE 1,4    9mb

Dioda 1N smd  12szt

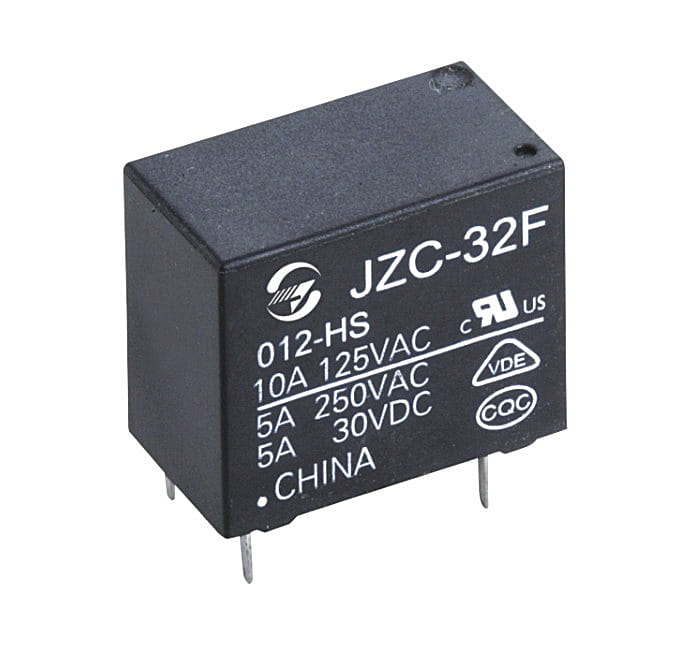

Przekaźniki 10A NO/NC  JZC-32FAS-10-DC12V 12szt

PCB + laminat w celu wzmocnienia i usztywnienia płytki. (razem 140zł)

Cena zestawu  razem 450 lub 500 zł

W razie pytań pisz na sp2fp@wp.pl
