Uniwersalny zespół filtrów dolnoprzepustowych wzmacniacza mocy.

Zawiera siedem zestawów filtrów dla pasm  KF 1,8-52MHz  Moc do 800 wat

Filtr jest  konstrukcją podwójną zawierająca filtry dolno i górno przepustowe.

Taka konstrukcja zapewnia odłożenie częstotliwości harmonicznych w ciepło na rezystorze mocy i nie powoduje odbicia tych sygnałów powrotnie do PA. Mimo niższego tłumienia LPFu w porównaniu do 3 ogniw PI, odebrane nieparzyste harmoniczne nie przenikają do wyjścia antenowego w nadmiernym poziomie.

Zapewnia to dużo większy komfort pracy dla stopnia końcowego

Wymaga więcej pracy przy jego złożeniu

Dla pasma 52 MHz zostawiłem tylko obwody typu PI, ponieważ budowane wzmacniacze szerokopasmowe KF dla tego zakresu, emitują znikomy poziom harmonicznych wynikających z ograniczenia częstotliwości pracy układu PA

Sterowanie przekaźników za pomocą plus12v

Kondensatory  C0G o napięciu 2kV-LPF i 1kV-HPF.

Większa ilość kondensatorów w porównaniu do poprzednich konstrukcji, zapewnia rozłożenie prądów szczególnie dla wyższych częstotliwości zwiększając odporność i trwałość filtru

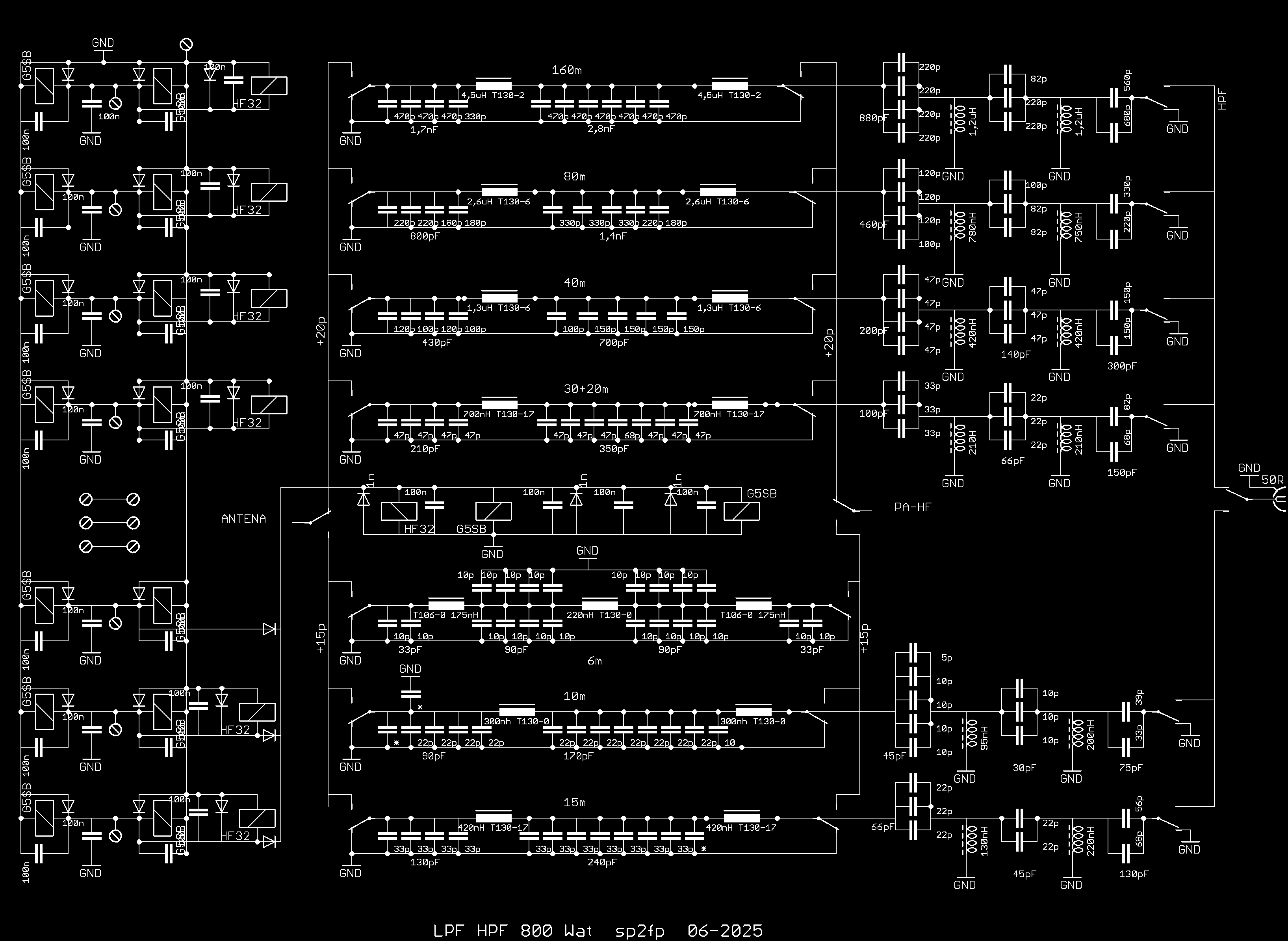

Schemat ideowy LPF-HPF800-07-2025

PDF schematu do pobrania

Opracowany filtr dolnoprzepustowy zapewnia bardzo małe tłumienie w paśmie przepustowym, nie przekraczające 0,15 dB. Tłumienia drugiej i trzeciej harmonicznej to około 20-25 i 40-50 db. Gorsze wartości będą dla zakresów WARC, które korzystają z wyższego pasma. Aby uzyskać porównywalne parametry, należało by dla każdego zakresu pracy wykonać oddzielny PI filtr. Nie stosuje się tego w praktyce.

Moc ciągła nie powinna przekraczać wartości 600 wat, swobodnie można doprowadzić 800 wat ssb/cw.

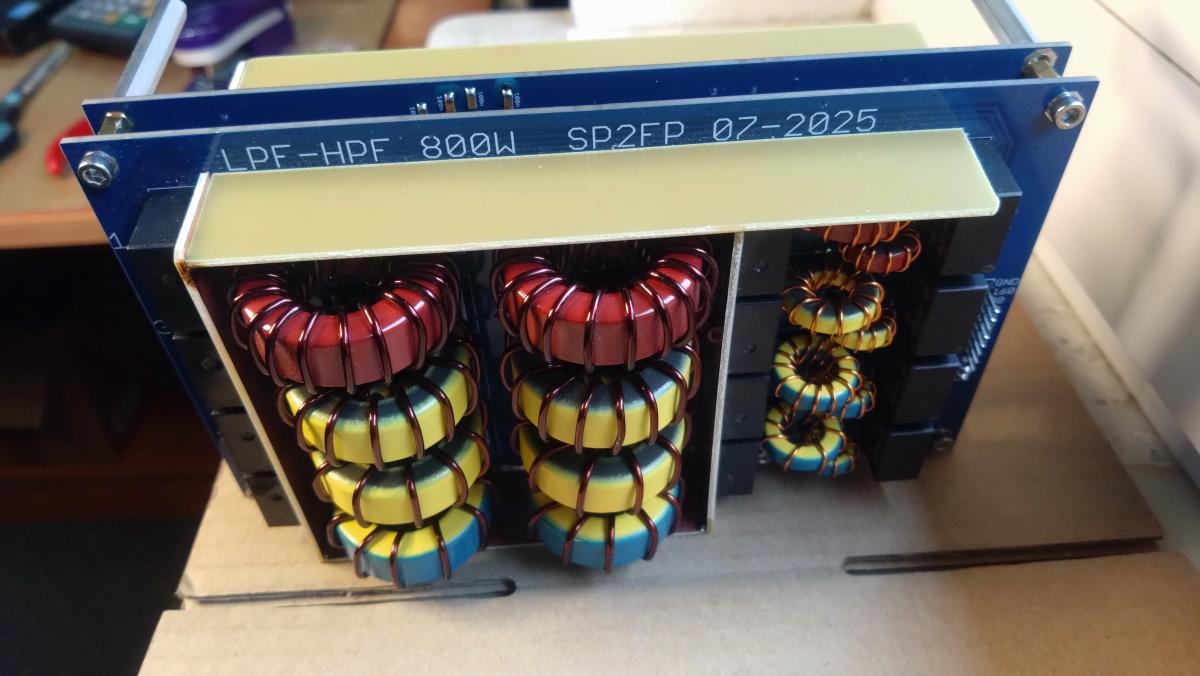

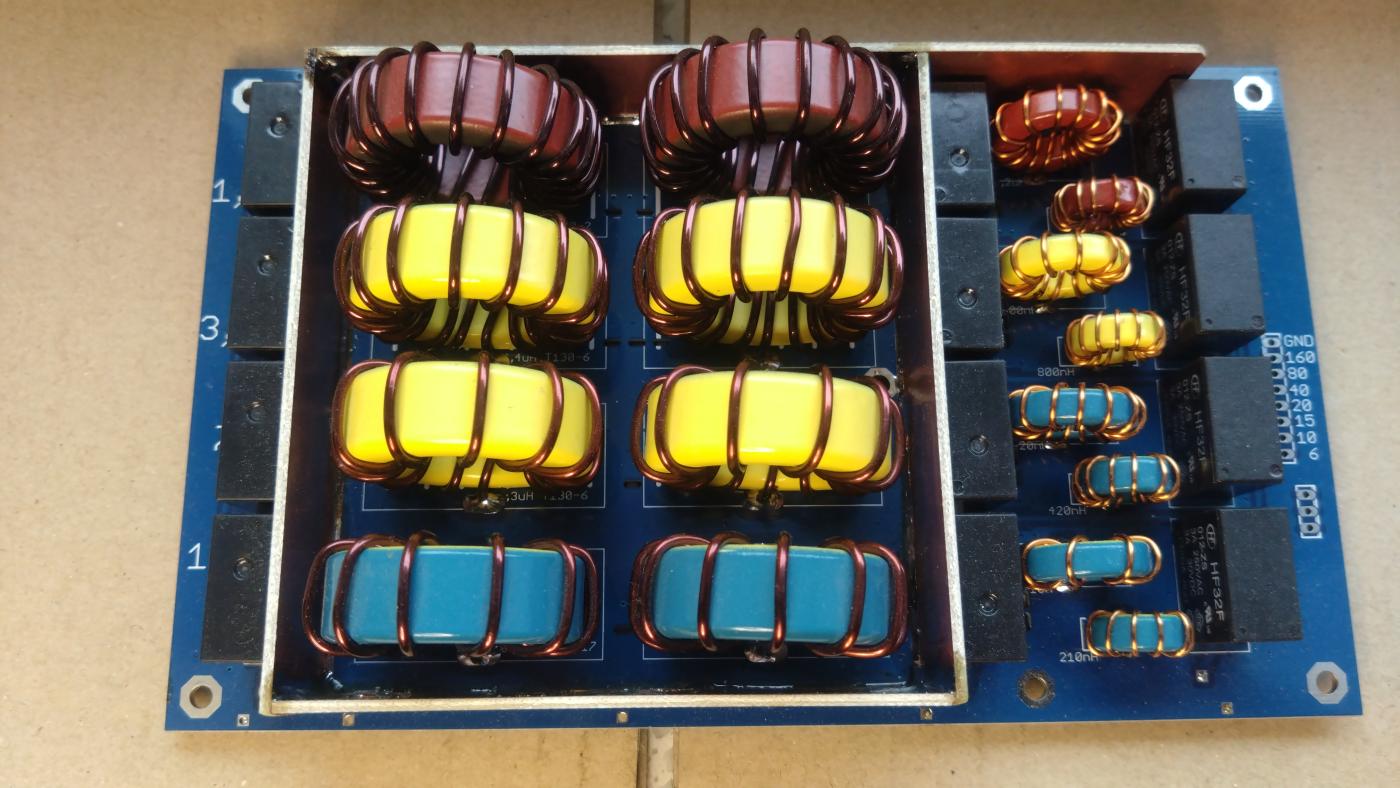

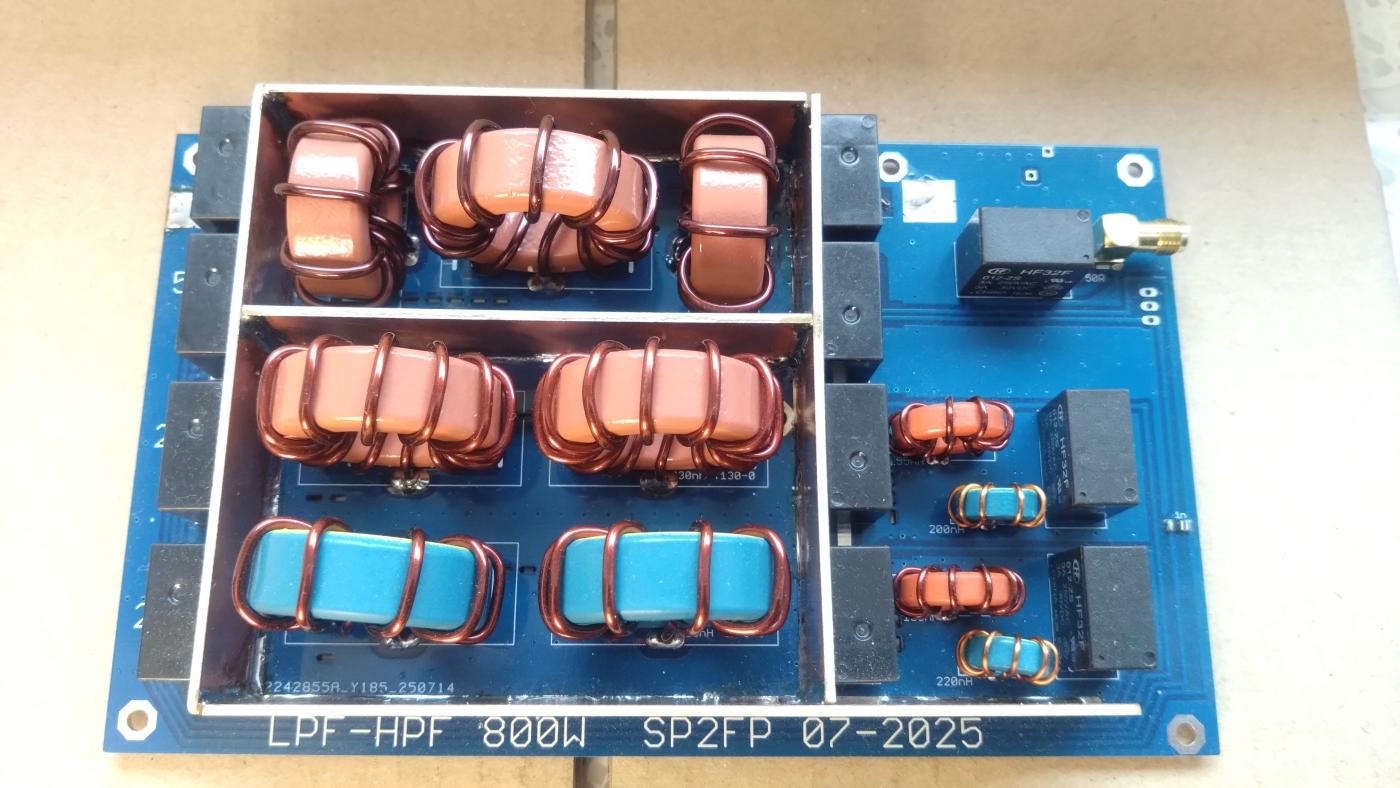

Płytki mają wymiar 105/175mm, przystosowane do złożenia w formie kanapki

Pomiary indukcyjności miernik Hanek 1833c, częstotliwość próbkowania 100kHz

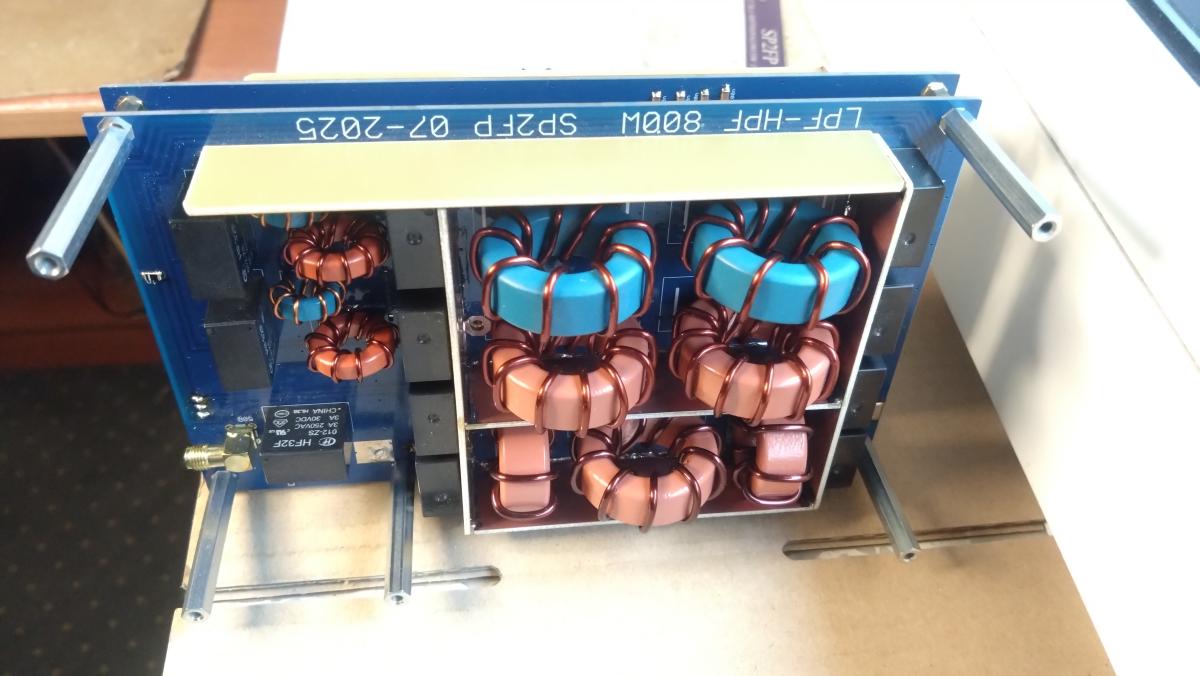

W pierwszej kolejności starannie wlutować przekaźniki i wykonać montaż płytek wzmacniających z laminatu. Wzmocnienia wzdłuż przekaźników mogą opierać się laminatem o ich obudowy. Bezwzględnie kondensatory wysokonapięciowe wlutować na samym końcu montażu, po wlutowaniu wszystkich cewek. Nie wyginać laminatu i zapewnić mocowanie poprzez tulejki dystansowe włącznie z otworami w środku, do obudowy / przegrody/ drugiej płytki, tak aby przy ewentualnych wstrząsach płytka nie miała tendencji do wyginania. Uszkodzą się kondensatory tracąc pojemność  !!

Jeśli potrzeba szablonu do otworów w obudowie to odznacz je przed składaniem płytki. Mogę udostępnić plik pdf, dxf, dwg dla pcb.

Wykonane przeze mnie układy końcówek mocy na tranzystorach LD-MOS charakteryzują się bardzo niską zawartością parzystych harmonicznych (-60-70dB), dlatego zaprojektowane HPFy maja za zadanie odebrać głównie trzecią nieparzystą harmoniczną i wszystko powyżej. Do wyjścia HPF należy podłączyć rezystor bezindukcyjny typowy RFR-250 -50Ohm i na nim w formie ciepła odłożą się harmoniczne. Potrafią być na poziomie -10-13dB od sygnału głównego co wymaga radiatora dla mocy do 50-80 wat . Można dołożyć prosty układ pomiarowy który po przekroczeniu danego poziomu zasygnalizuję ze coś jest nie tak z praca wzmacniacza.

Zebrana dokumentacja w formacie zip.

Wykaz elementów zestawu filtrów LPF HPF 800w pcb 07-2025

Kondensatory :

100nF 1206  31szt

C0G 2000V W tym na 1000v 1206 lub zostawić 2kV jeśli są w tym rozmiarze:

5pF 1szt

10pf         26szt 3szt

22pf          19szt 5szr

33pf 15szt 39pf -1szt

47pf          17szt 3szt

56pF 1szt

68pf 3szt 2szt

82pf 4szt

100pf        6szt

120pf        4szt

150pF         6szt

180pF         3szt

220pf         10szt 2szt

330pf 5szt

470pf        9szt

560pf 1szt

680p 1szt

Rdzenie proszkowe

T130-17     4szt niebieski

T130-6       4szt żółty

T130-2       2szt czerwony

T130-0      1szt ceglasty

T106-0 2szt

T68-2           1szt

T68-6          1szt

T68-17 2szt

T68-0         2szt

T50-2         1szt

T50-6         1szt

T50-17 4szt

Drut DNE 1,8  3,5m

Drut DNE 1,4 6 m

Drut DNE 0,8-0,65 po 2,5m

Dioda 1Nsmd 26szt

Przekaźniki HF33 16szt

Przekaźniki HF32 7szt

PCB  + pocięty laminat w celu wzmocnienia i usztywnienia płytki.

W pierwszej kolejności wykonać montaż przekaźników i płytek wzmacniających z laminatu.

Wzmocnienie wzdłuż przekaźników można oprzeć o ich obudowy. Bezwzględnie kondensatory wysokonapięciowe wlutować na samym końcu montażu, po wlutowaniu wszystkich cewek. Nie wyginać laminatu i zapewnić mocowanie poprzez tulejki dystansowe włącznie z otworami w środku, do obudowy / przegrody, tak aby przy ewentualnych wstrząsach płytka nie miała tendencji do wyginania. Uszkodzą się kondensatory tracąc pojemność.

Jeśli potrzeba szablonu do otworów w obudowie to odznacz je przed składaniem płytki. Mogę udostępnić plik pdf, dxf dla pcb.

Paweł Bożenda sp2fp@wp.pl tel.: 602376440

W razie pytań pisz na  sp2fp@wp.pl
