Transformator końcówki mocy TRX HYDRA
Elementy
do jego wykonania :
Rdzeń
BN 43-3312
Przewód koncentryczny 25Ω w teflonie dł. 18-20 cm (dw radio, dw electonics)
Średnica
żyły środkowej 0,75/1,3mm
Zdjęta
izolacja zewnętrzna
Drut srebrzony średnica 0,8-1mm długość 10cm
Wersja trudniejsza
Z
przewodu teflonowego należy zdjąć izolację zewnętrzną

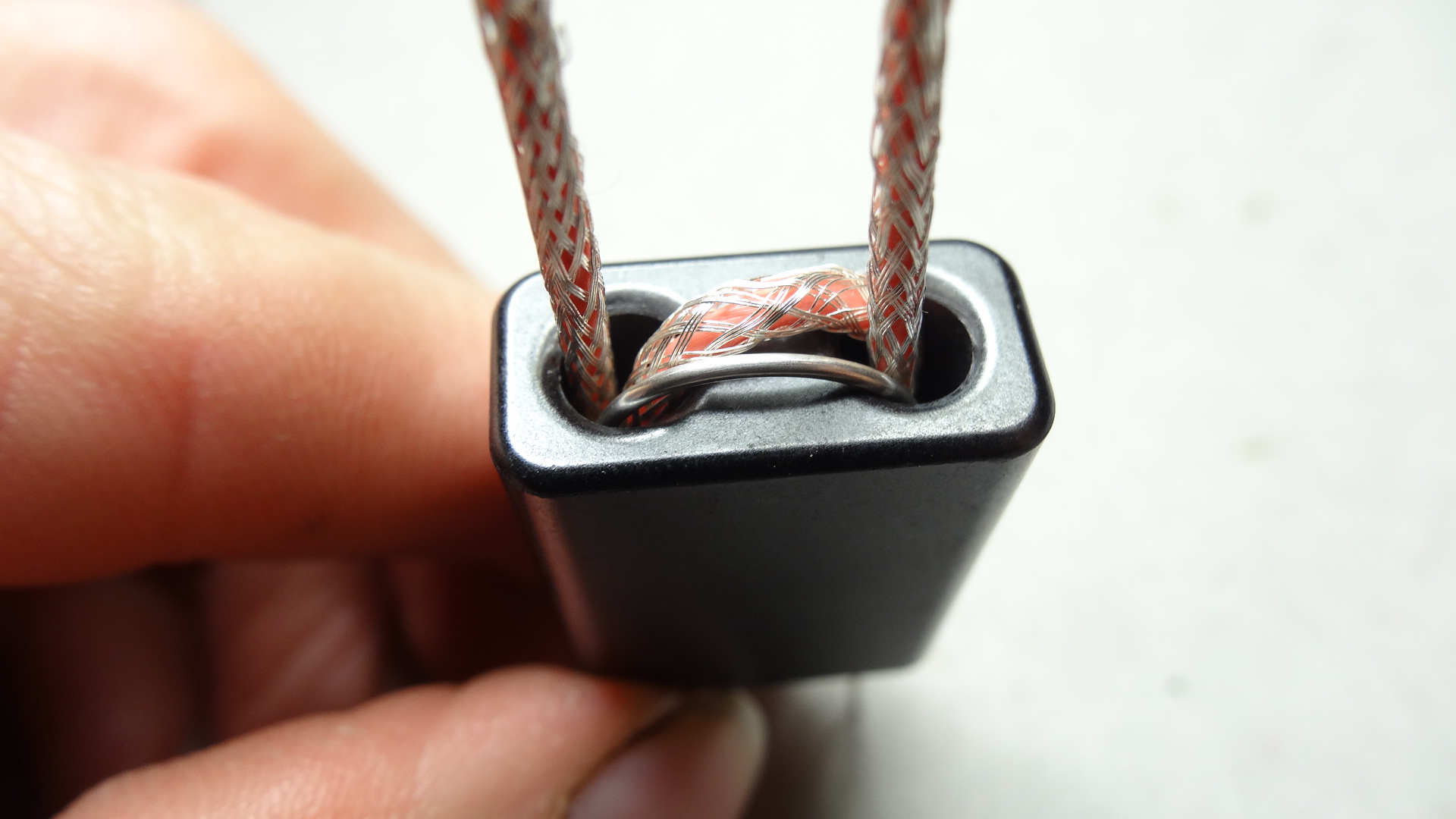

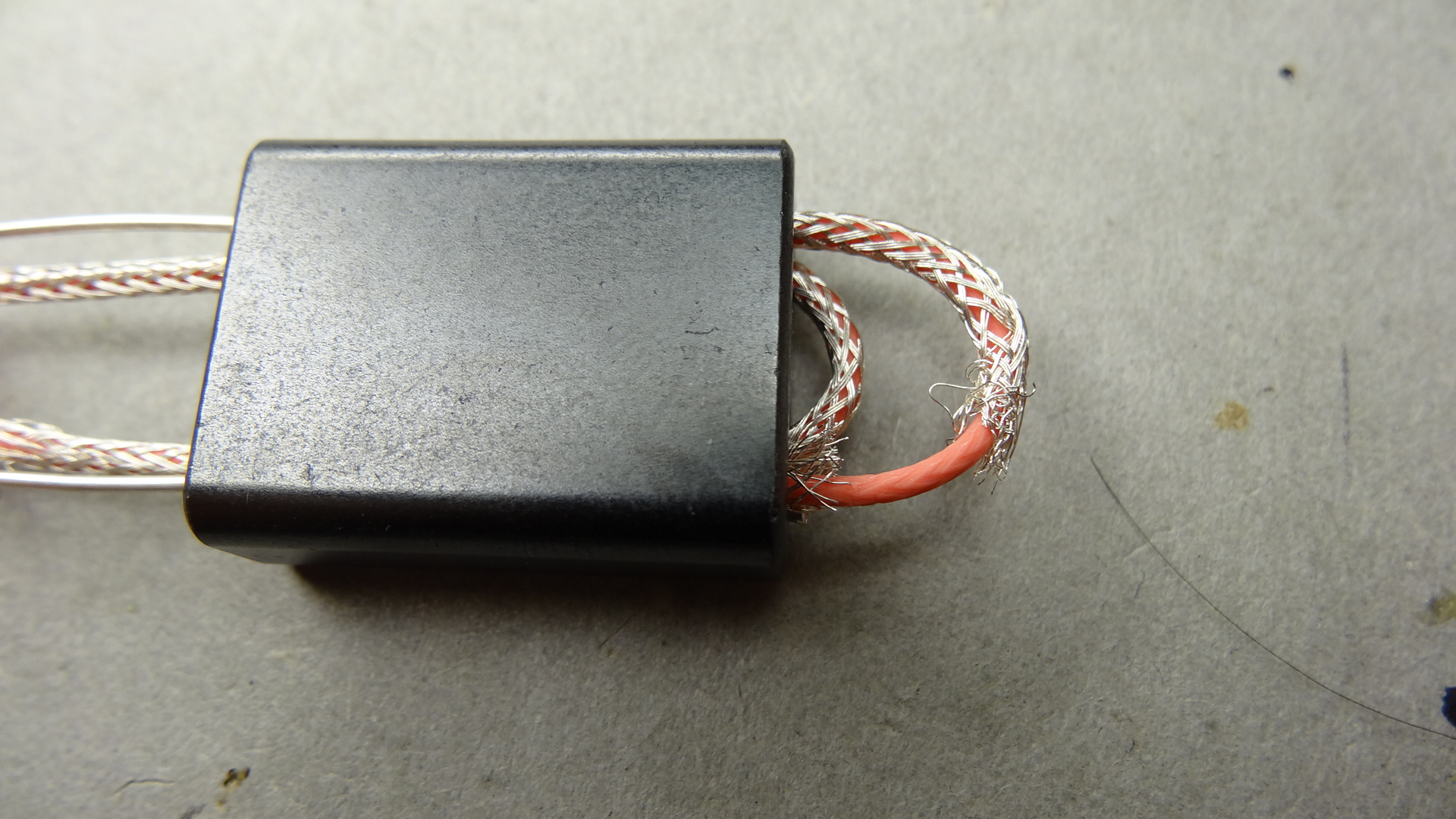

Przewlec

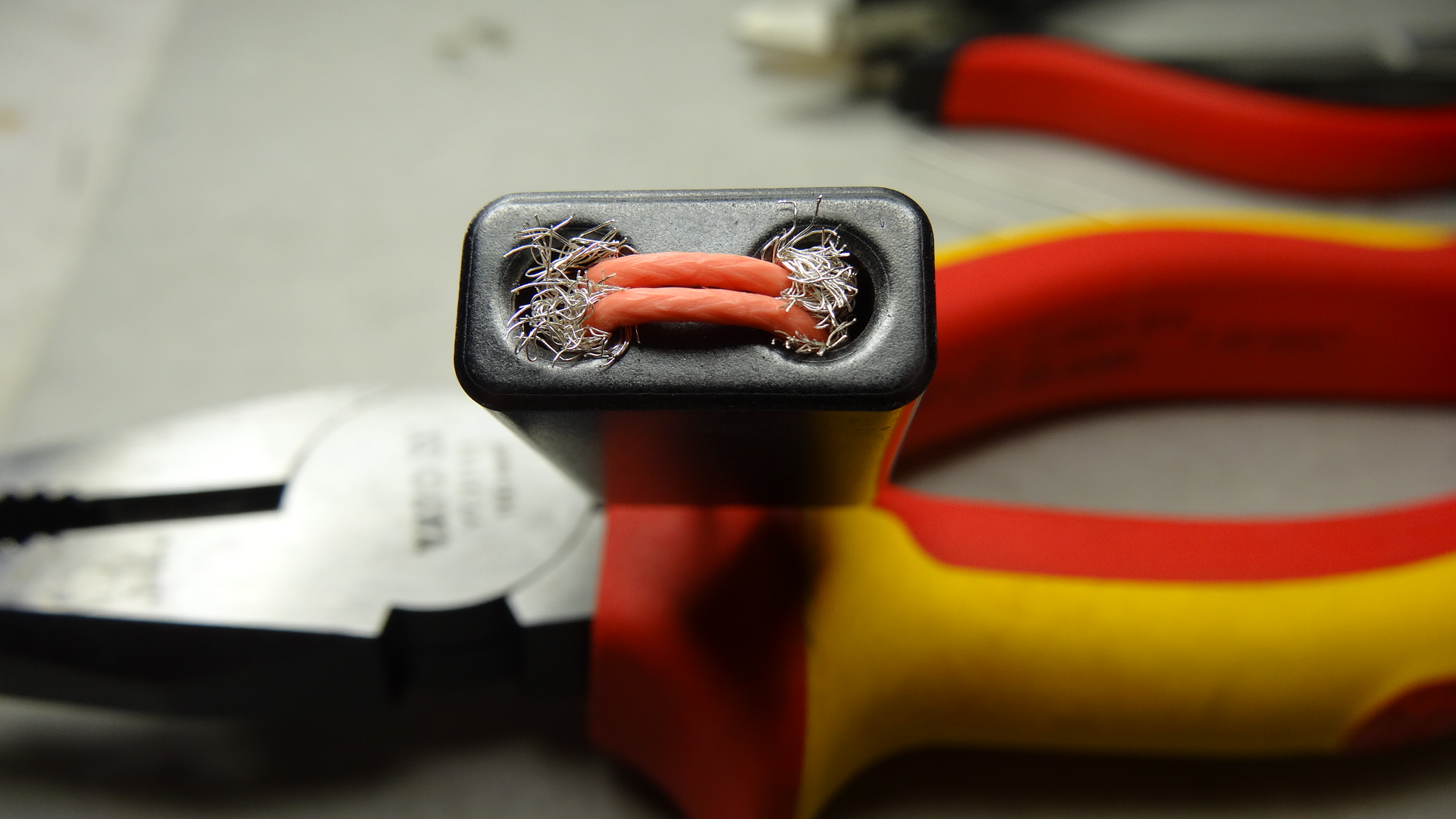

tak aby w każdym otworze rdzenia był dwa zwoje

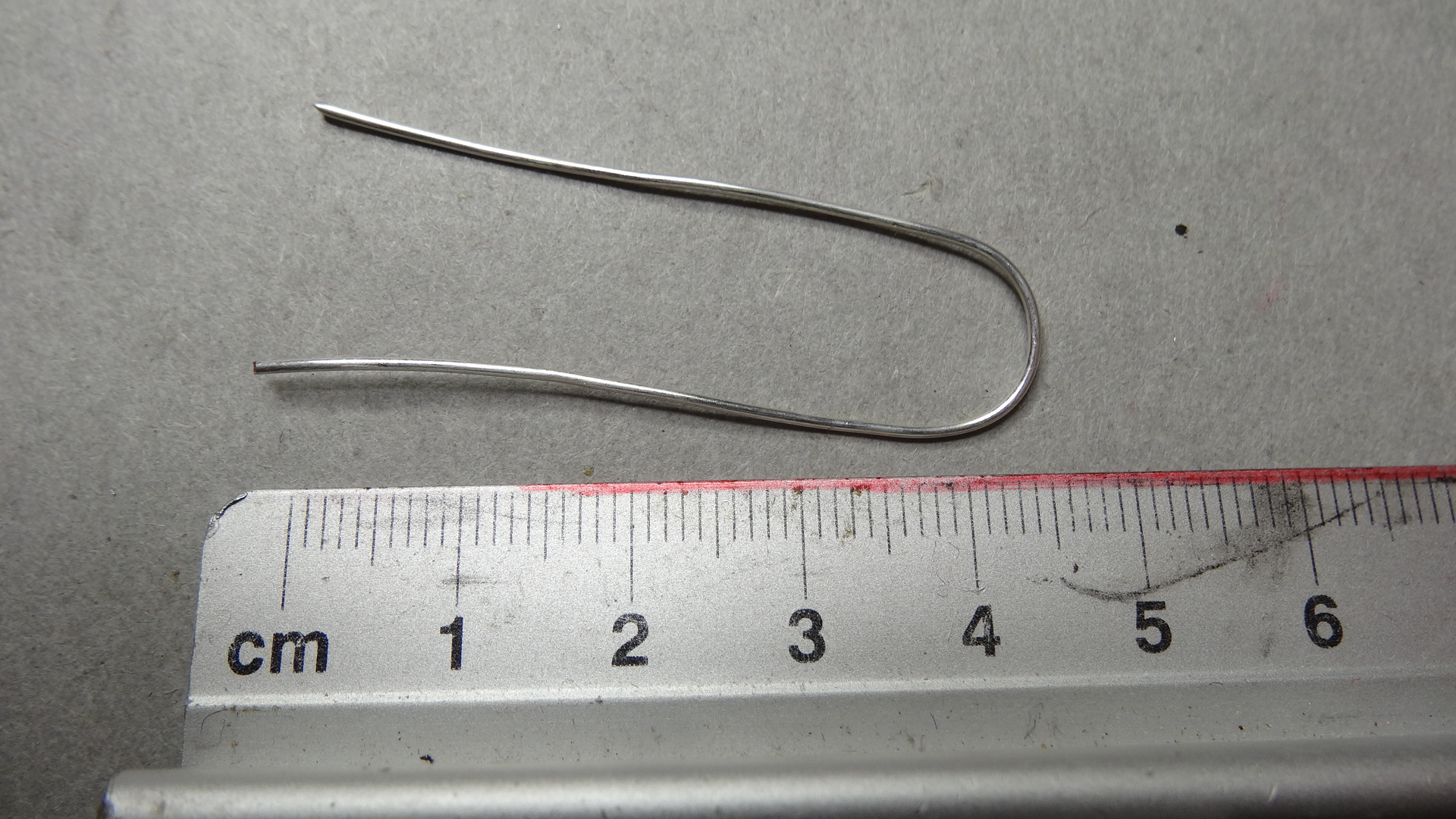

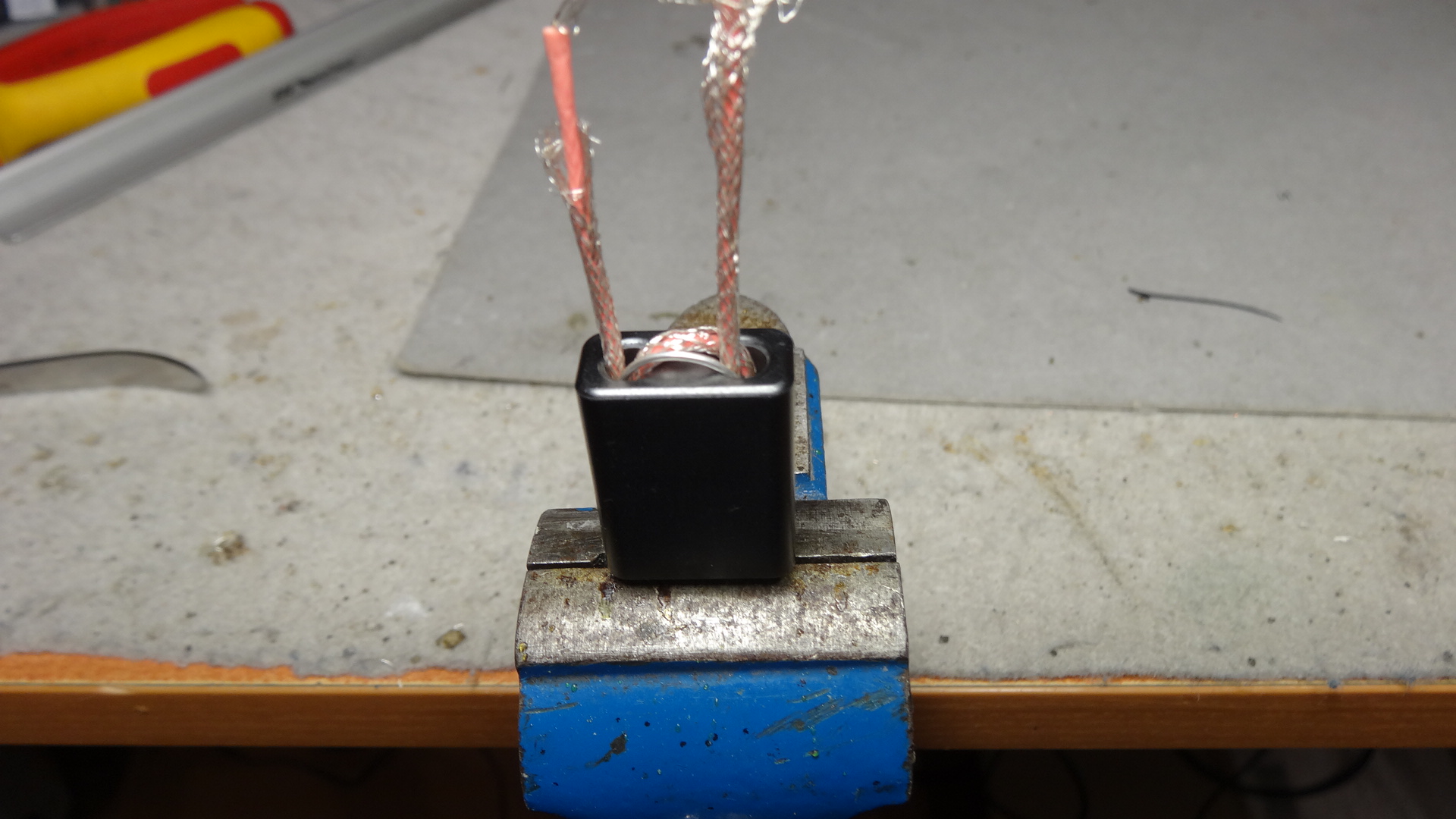

Szykuje drut srebrzony lub miedziany

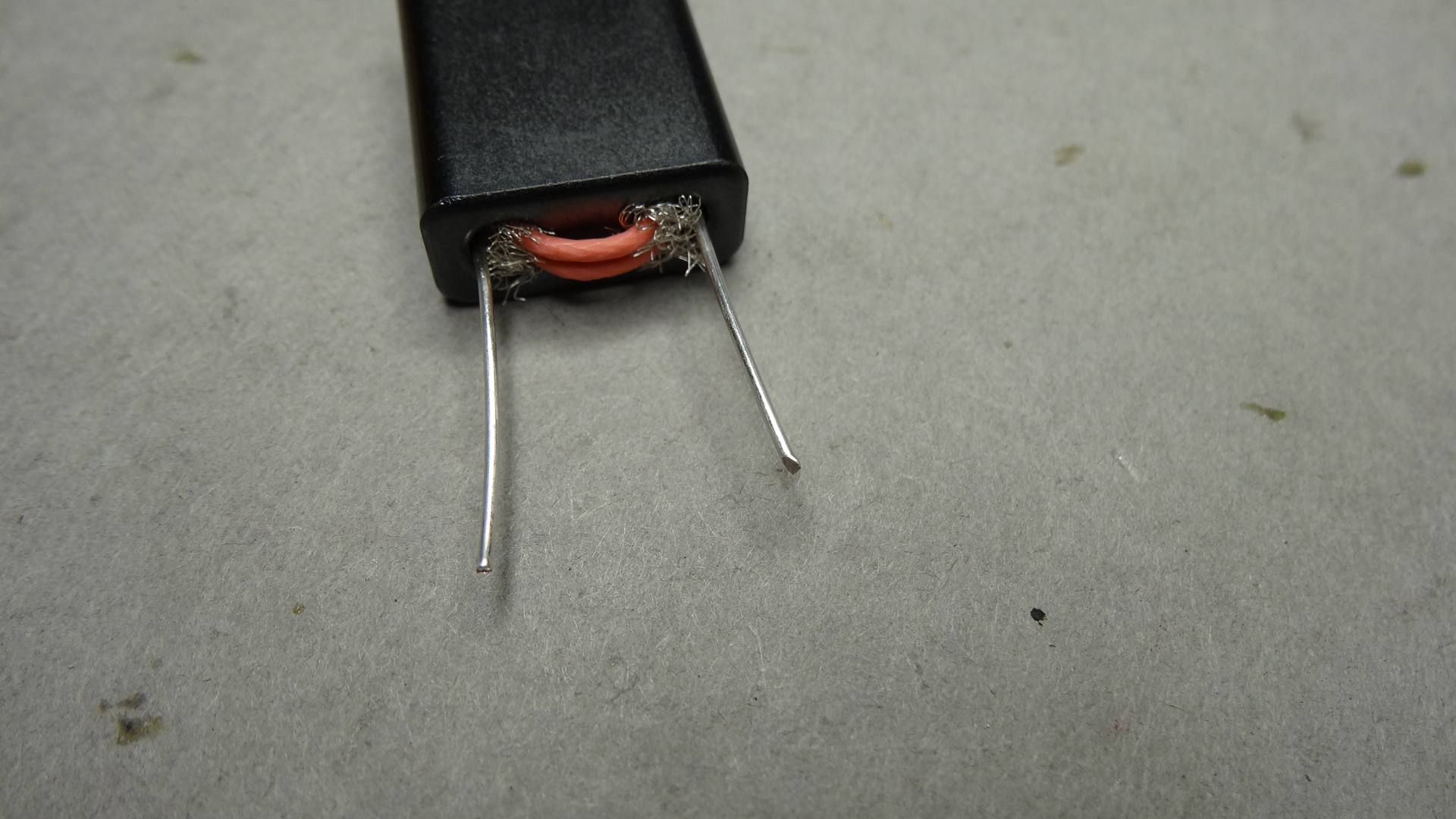

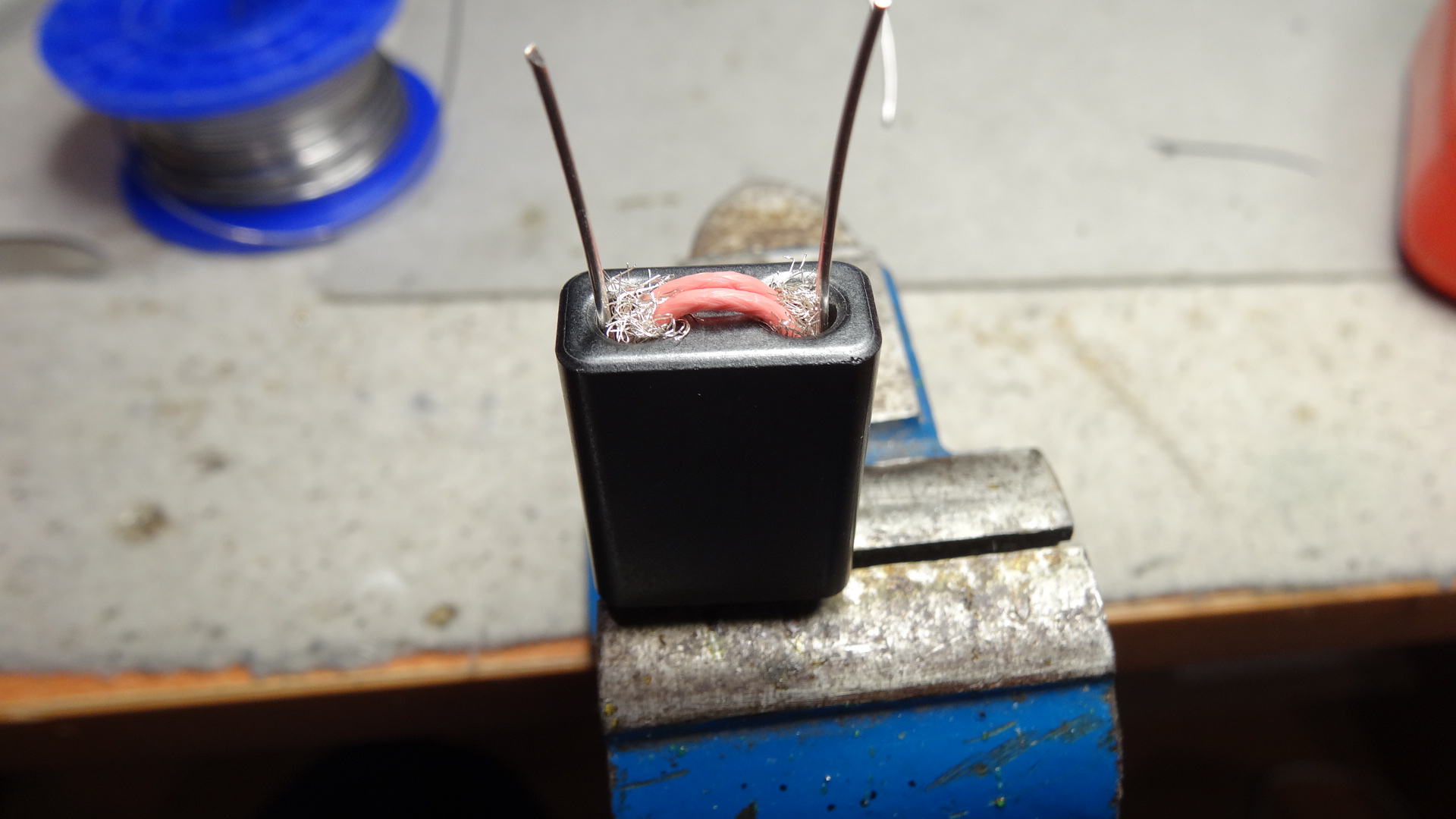

Wkładam go od strony połączonych ekranów

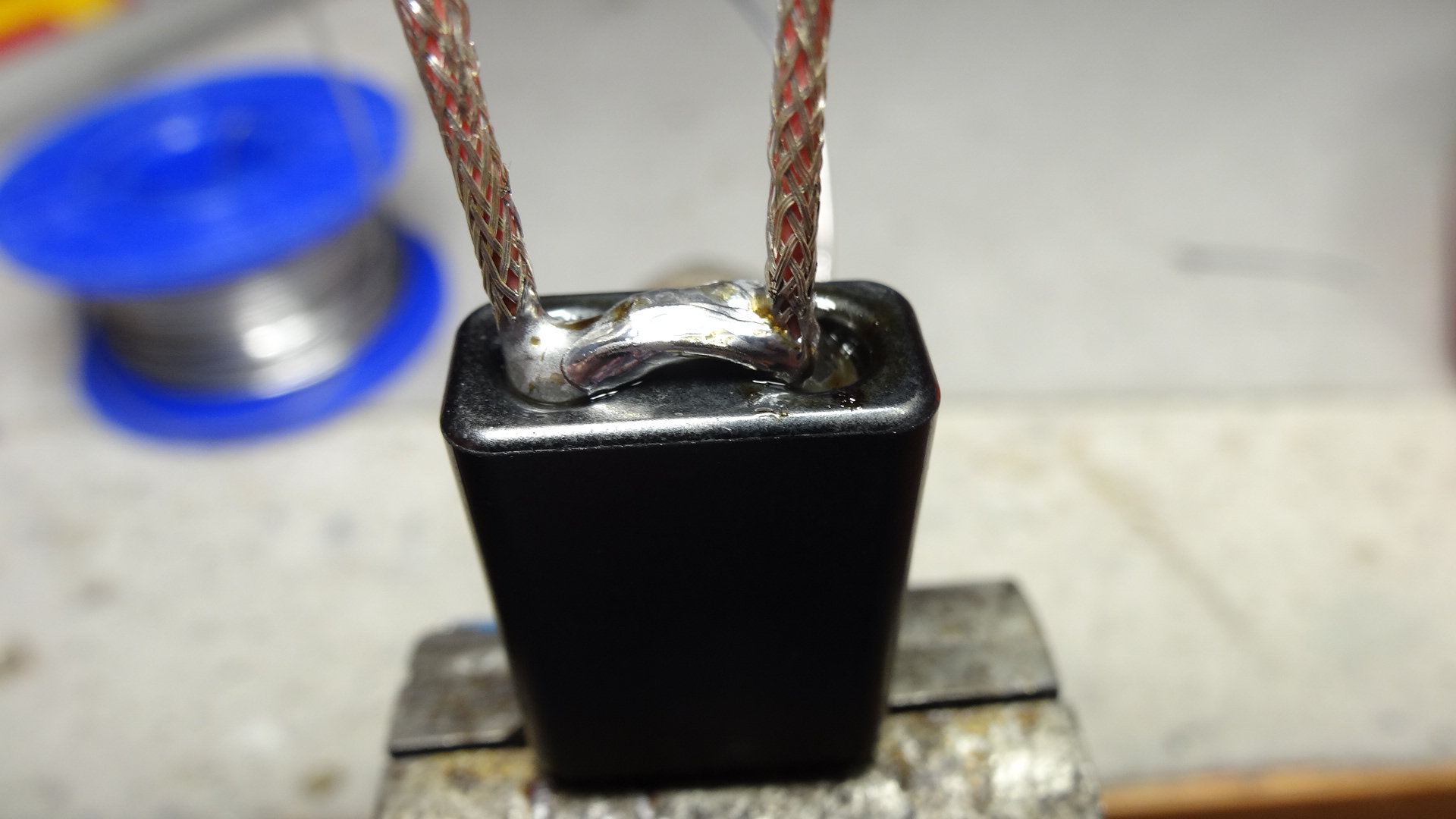

Po tych zabiegach przystępujemy do zalewania otworów cyną
Bardzo obficie i długo, do uzyskania pełnego przetopu zalewam cyną przy pomocy lutownicy transformatorowej, otwory z przewodami.
Uwaga ! Rdzeń będzie gorący i można się poparzyć.

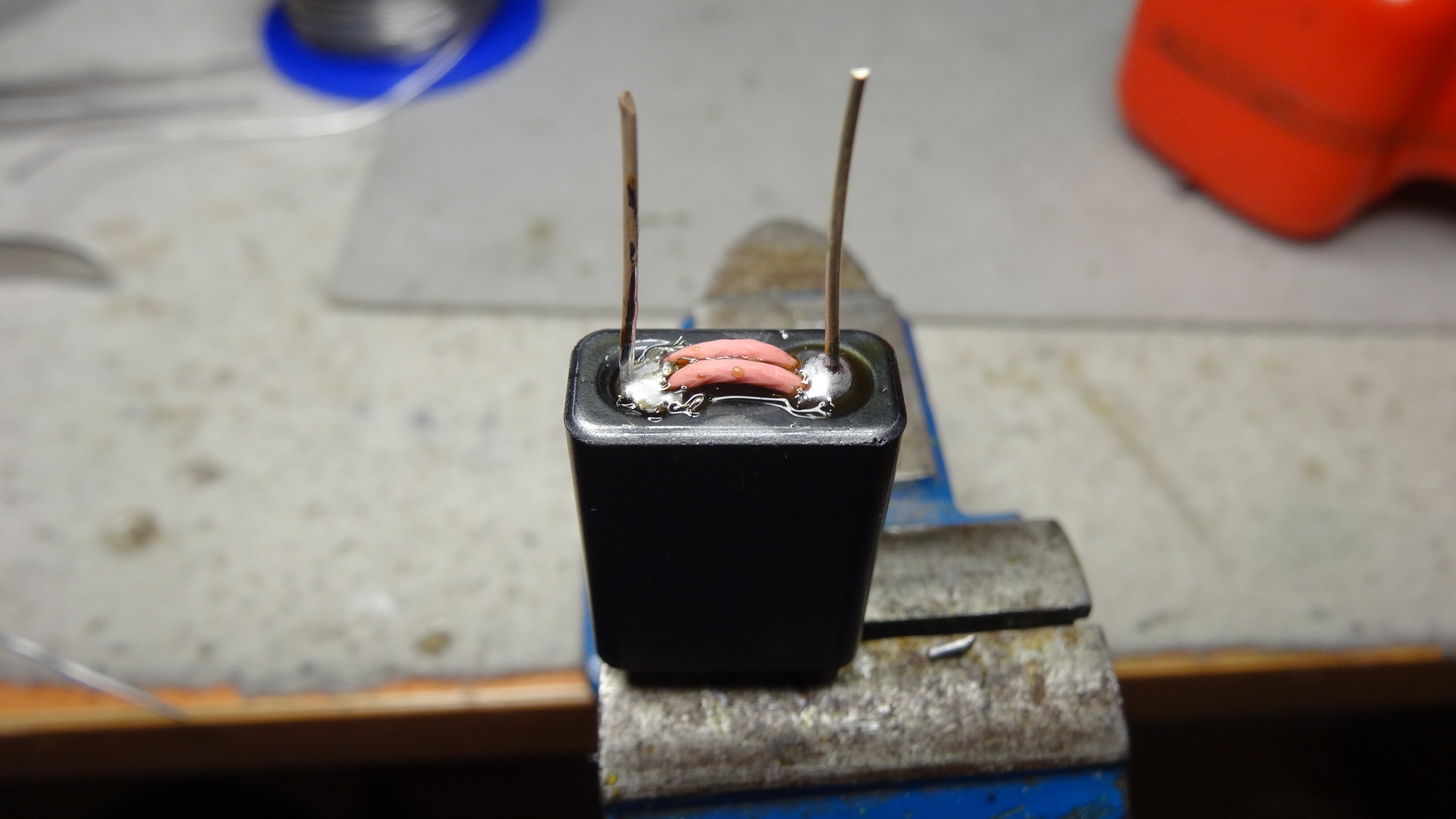

Odwracam i lutuję stronę z rozciętym oplotem
To w
zasadzie koniec zabawy.
Teraz czas na pomiary

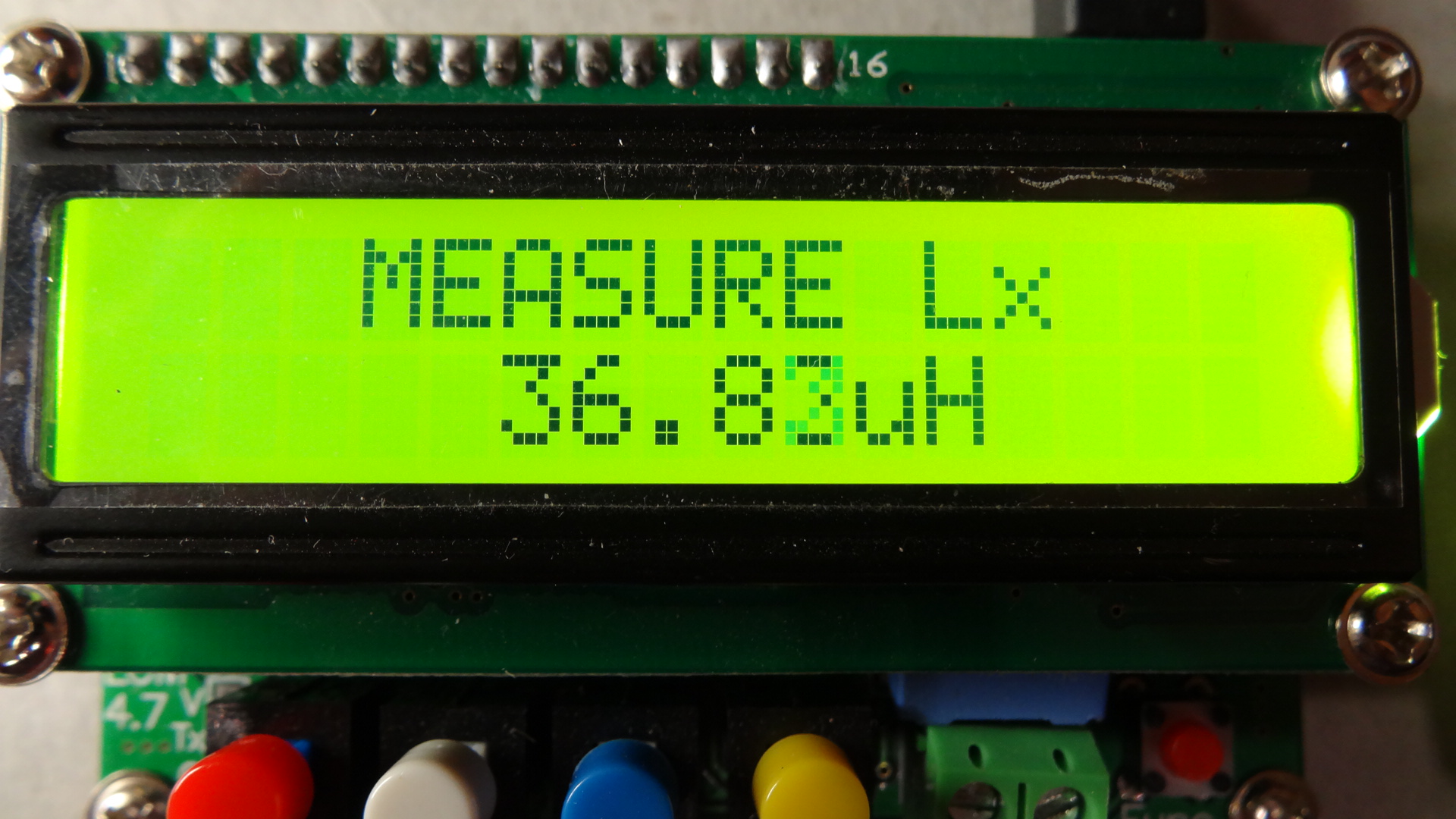

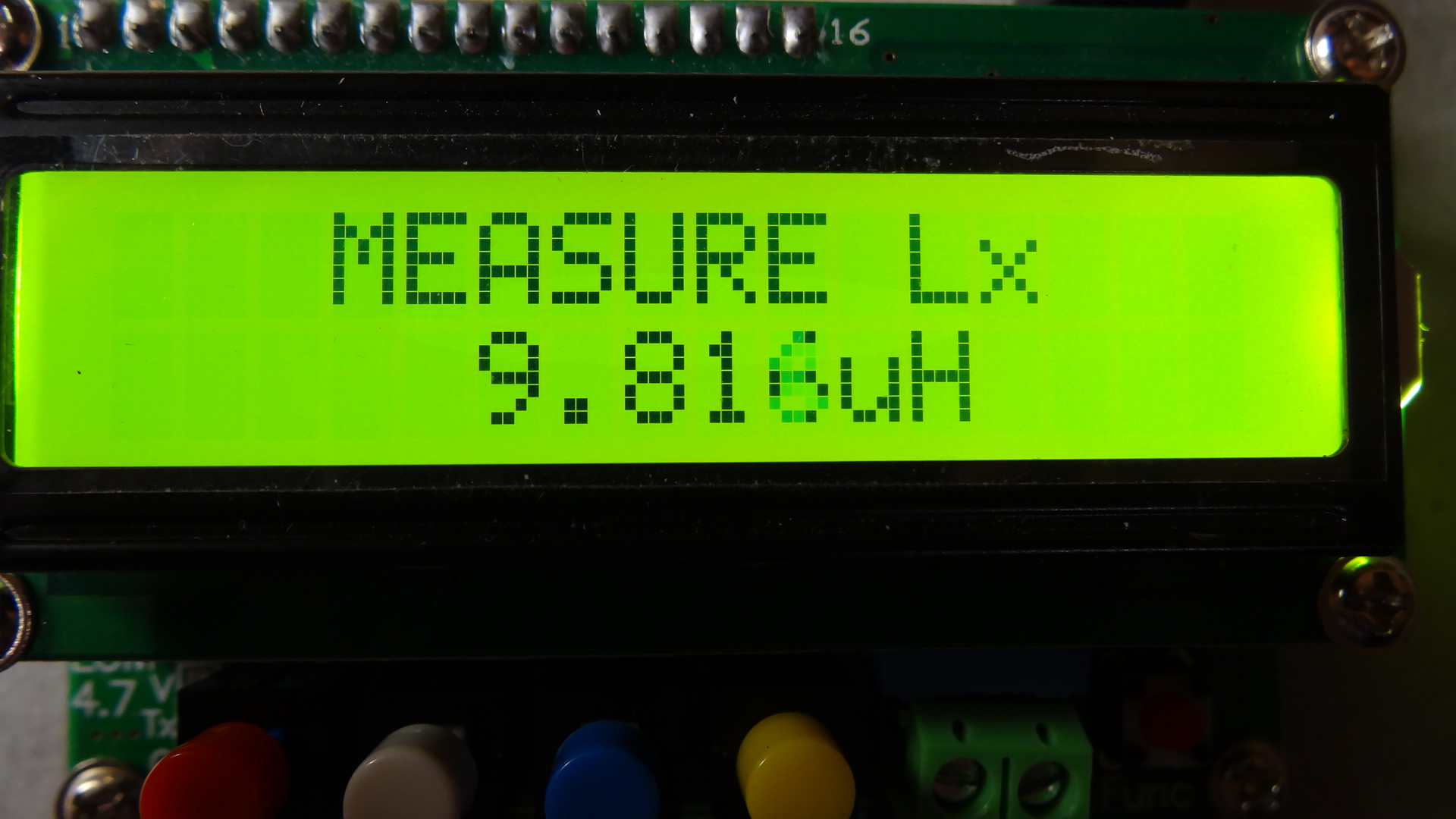

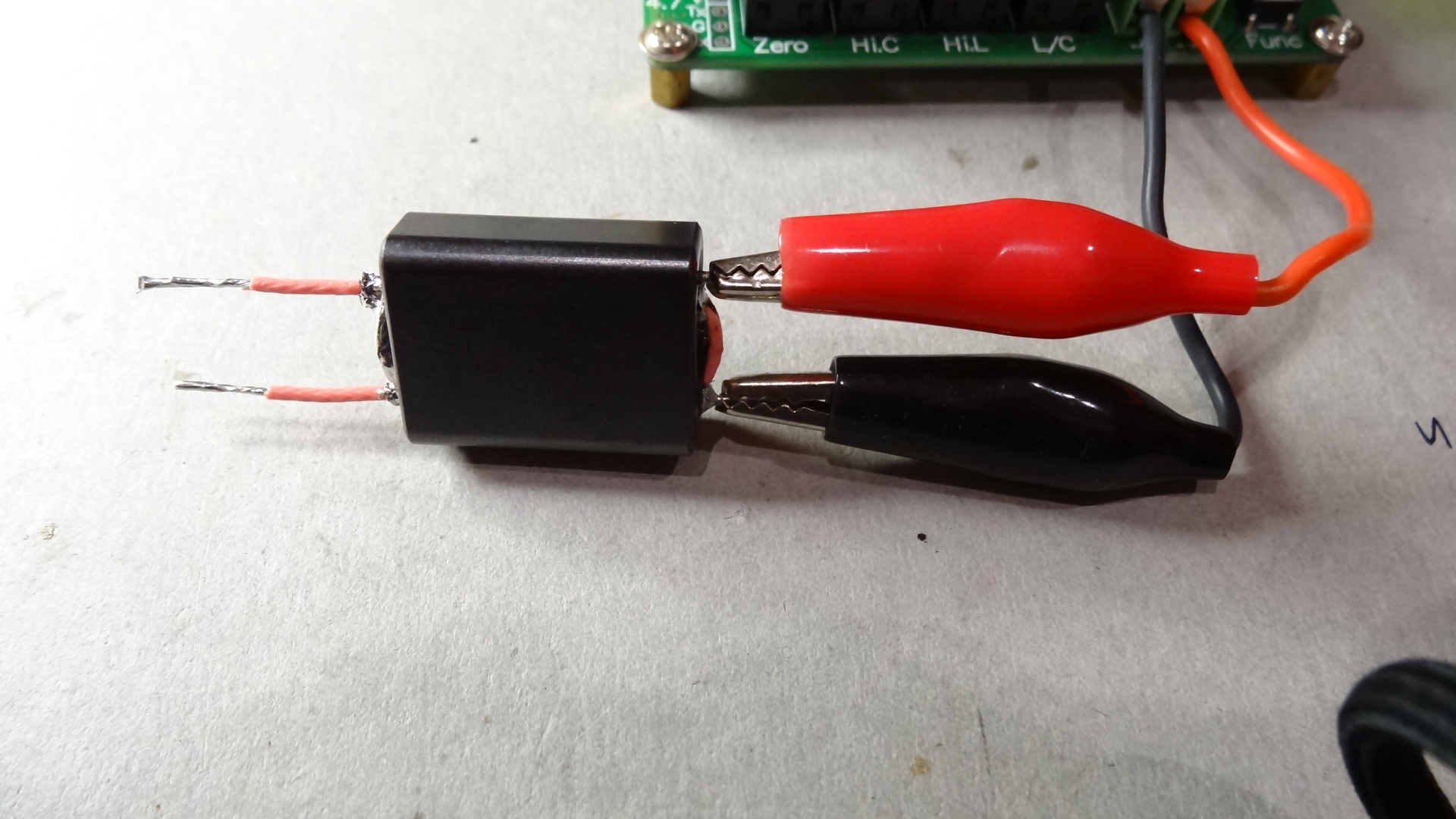

W celu sprawdzenia mierzę indukcyjność z obydwu stron.
Rdzeń
jeszcze ciepły wiec indukcyjność jest troszkę większa,
Pomiar
od strony ekranów.
Pomiar od strony żyły wewnętrznej
Film z pomiaru impedancji
Film z pomiaru analizatorem antenowym
Trafko podłączone do analizatora antenowego , obciążone rezystancją
12,3Ω

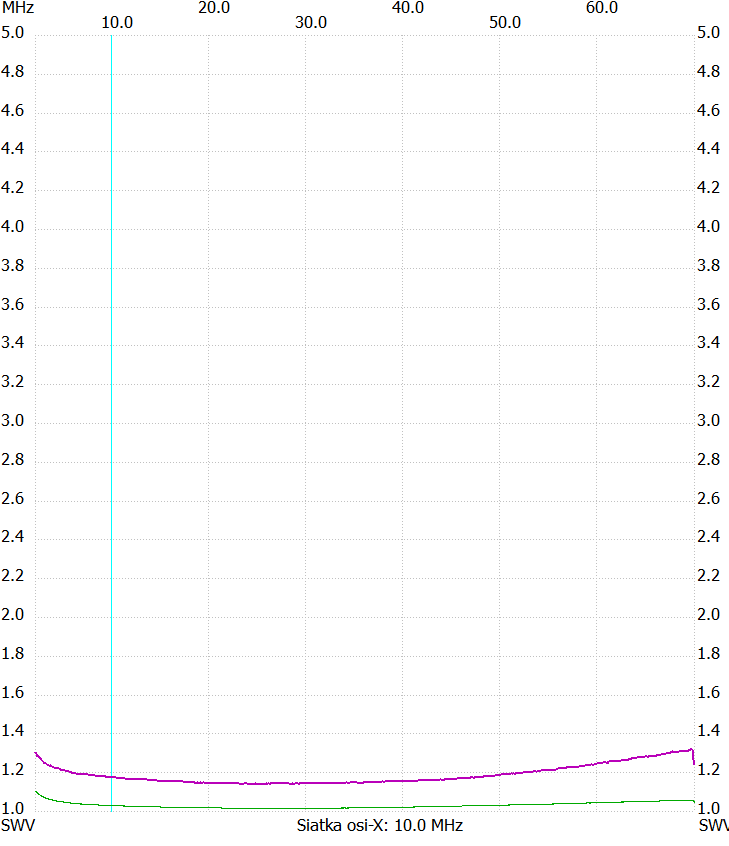

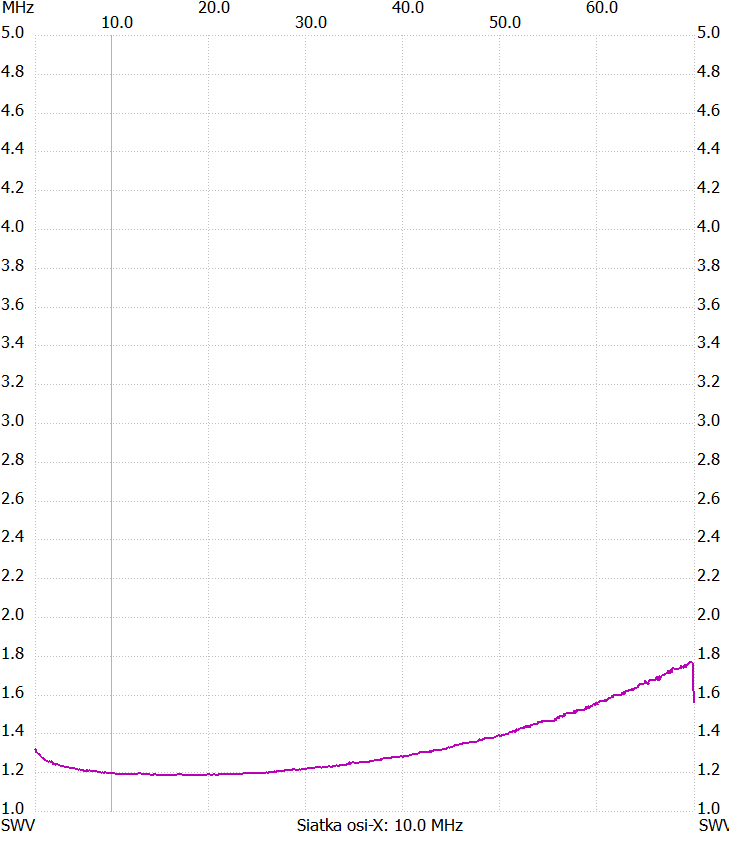

Pomiary SWR - NWT7 zielony to rezystor 50Ω
Fiolet to transformator

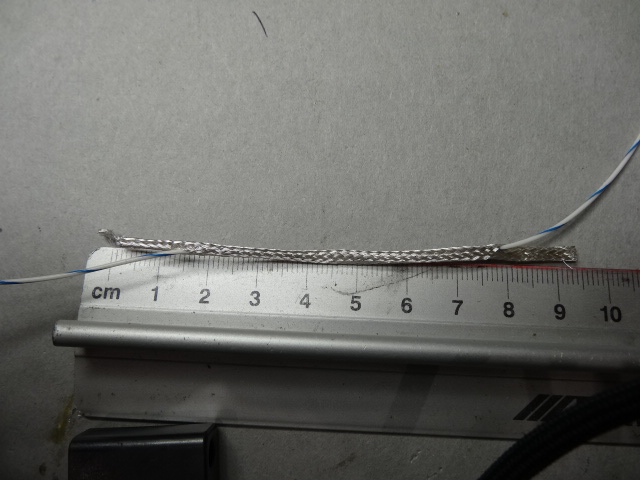

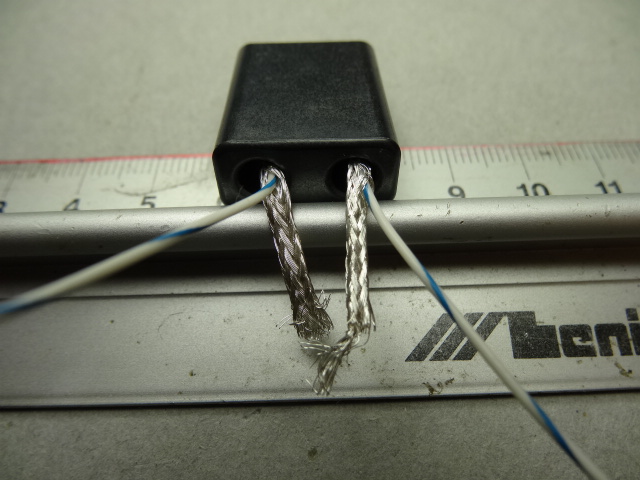

Przewód to linka w izolacji teflonowej
Średnica żyły środkowej 0,65/1mm

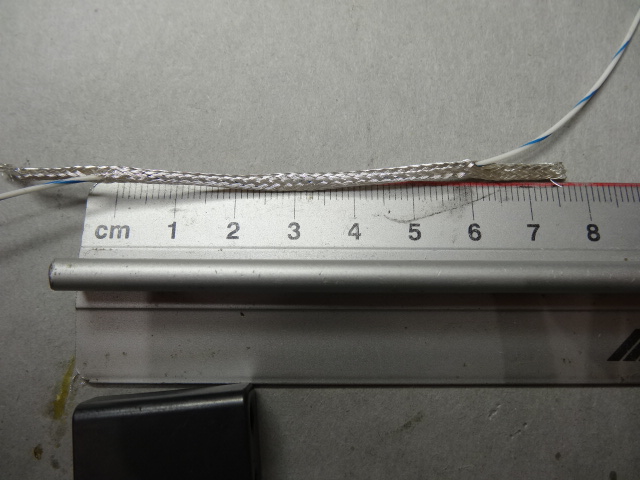

Ekran z kabla RG178 bu

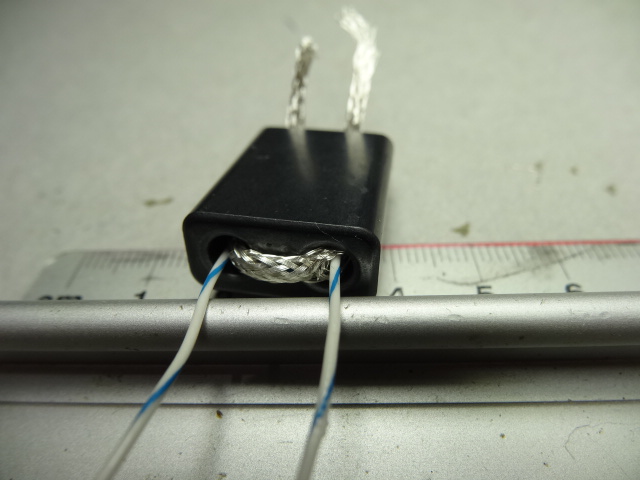

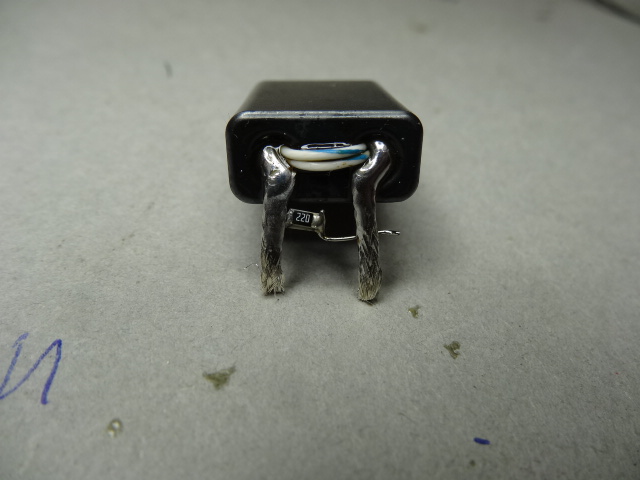

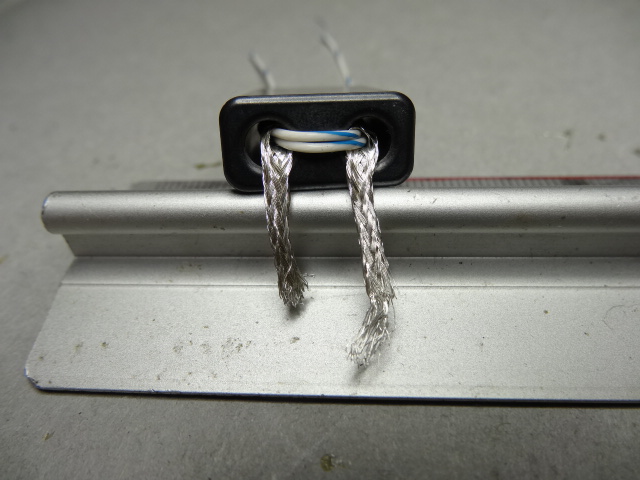

Przewód teflonowy przewleczony jest podwójnie w jednym ekranie

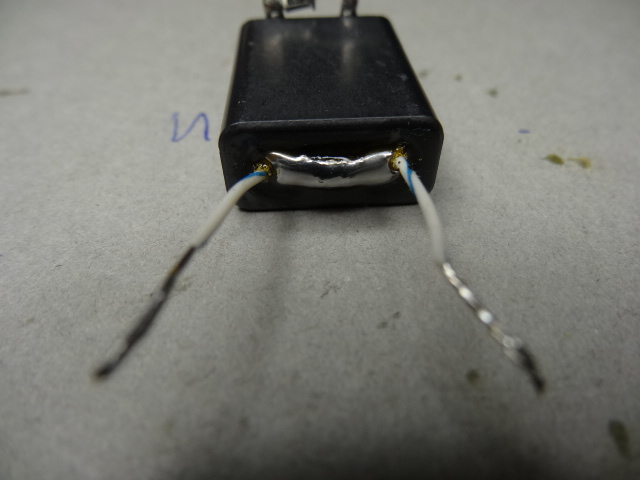

Zalutowany na wskroś cyną która zastępuje rurki

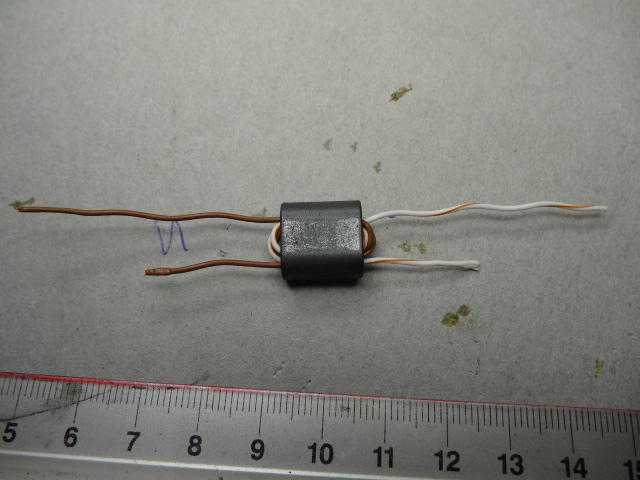

Teraz opis Trafka Drivera RD16
Transformator przekładnia 1:1
Ilośc zwoi 3/3
Rdzeń BN43-202

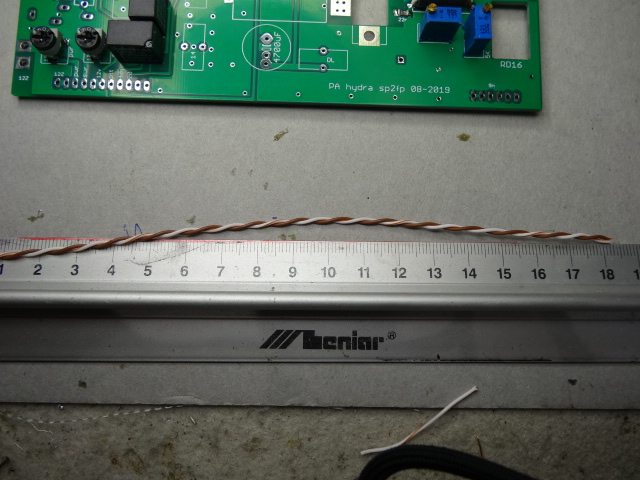

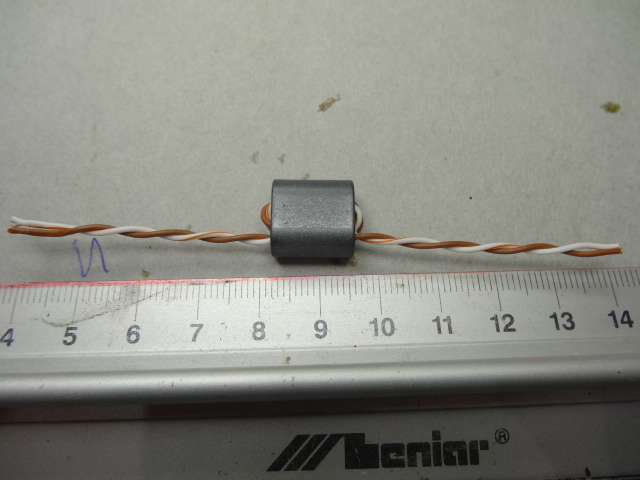

Skrętka z kabla LAN 18-20cm

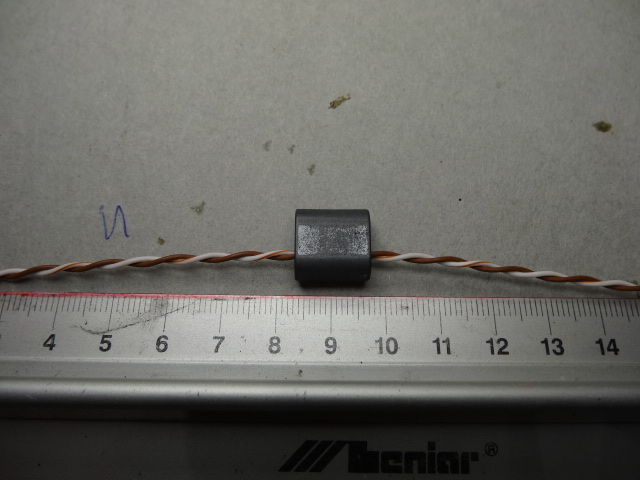

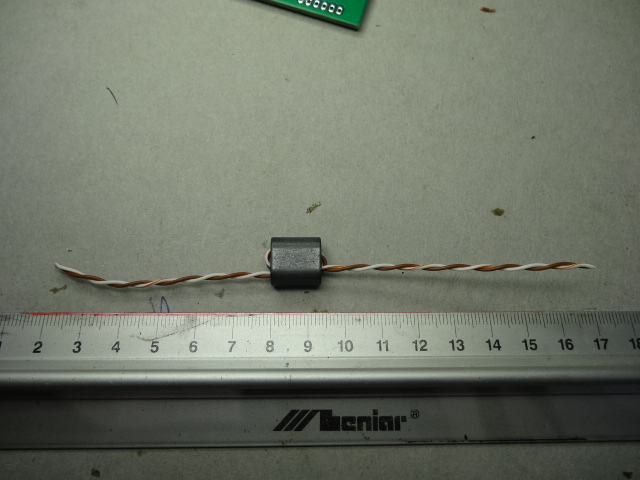

Przetykam przez pierwszy otwór

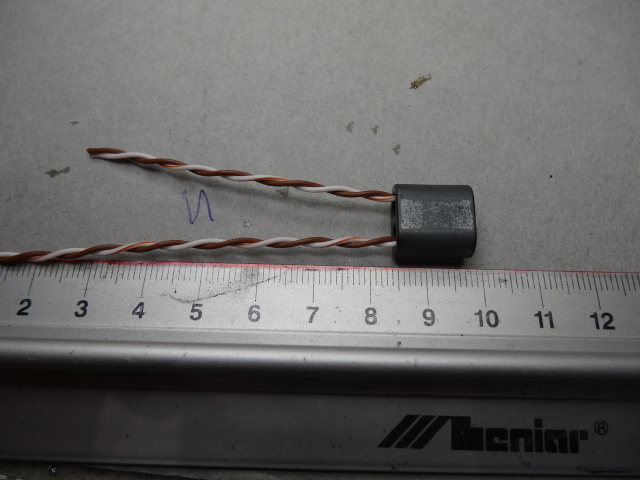

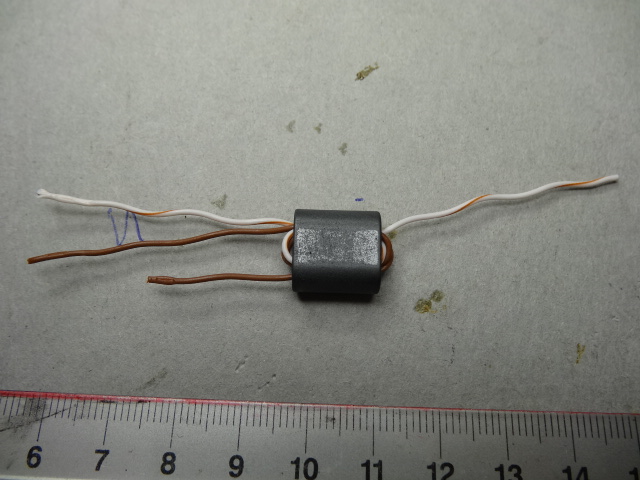

kolejno jeden i drugi koniec przez drugi otwór
Dalej obydwa końce przez pierwszy otwór

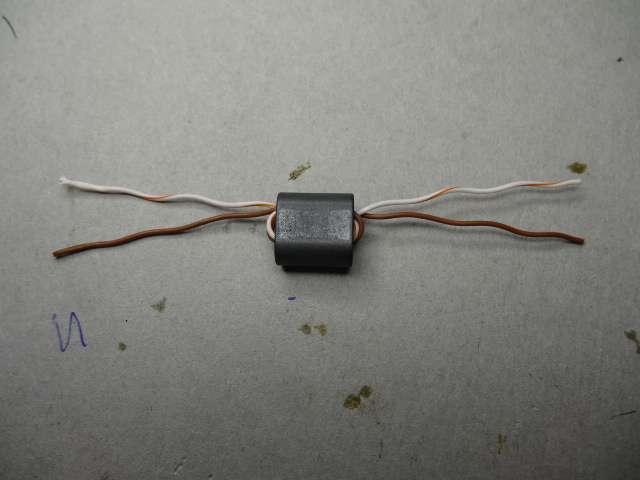

Rozplatam pozostałość przewodu i po jednym kolorze wkładam przez drugi otwór
Finalnie w kazdym orworze mają sie znajdować po trzy druty tego samego koloru

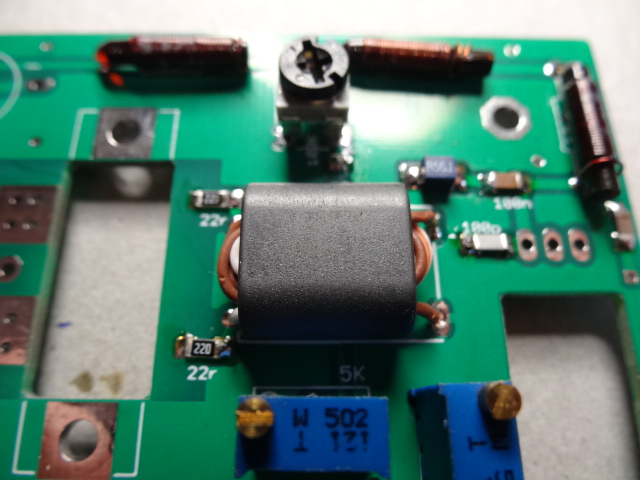

Po zdjęciu izolacji można wlutować trafko
Kolory lewo - prawo, nie mają znaczenia.
Paweł Bożenda SP2FP 2019
