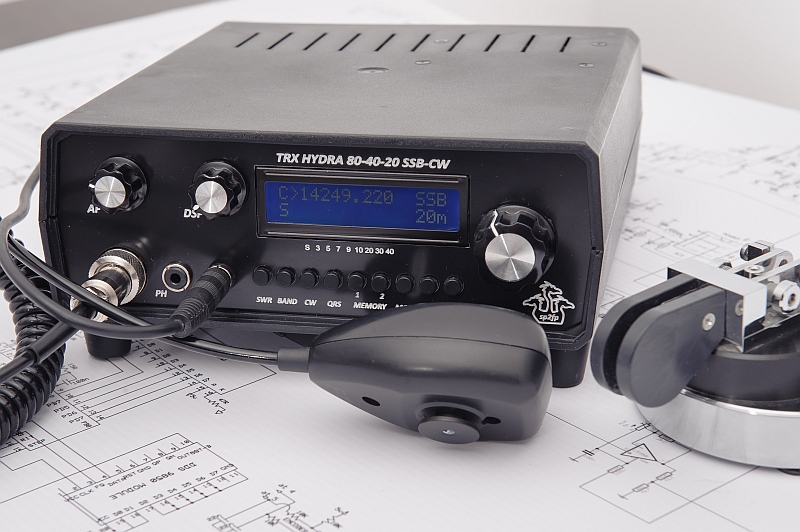

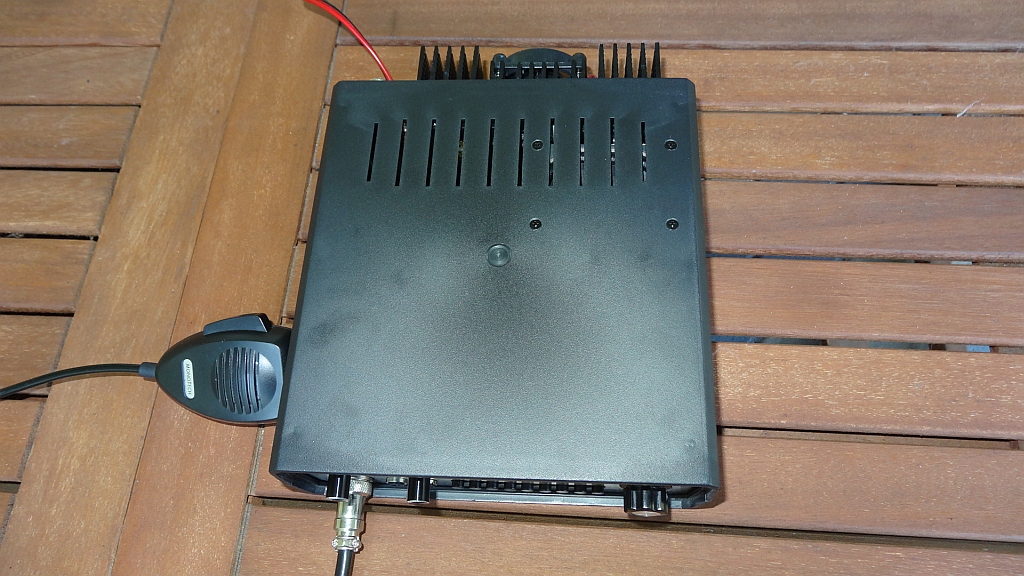

TRX HYDRA 80-40-20 ssb/cw  2019

Konstrukcja SP2FP

Praca dobiegła końca.

Czekam na komplet elementów

Płyta główna będzie miała wlutowane maszynowo elementy smd

 Zestaw  powinien być dostepny w połowie października 2019

Elementy zagineły w Londynie, odkręcam problem z dostawą.

Jeśli ktoś przeglądający stronę ma chęci i wiedzę jak zmienić oprogramiwanie syntezy z DDSa AD9850 na Si5351 to proszę o kontakt

Oprogramowanie pisane w atmel studio język "C"

Trzypasmowy TRX  SSB/CW przygotowany w formie kompletnego zestawu części do samodzielnego montażu.
Parametry urządzenia: ·Częstotliwość pracy  3,500-3,800; 7-7,200; 14-14,350  MHz
Modulacja CW/SSB
Moc nadajnika 20-50 wat / 50ohm / 11-19 V zas.
Moc wzm. M.cz. 1, 5 wat -LM380
Pojedyncza przemiana z częstotliwością pośrednią 10 MHz. 50dB wzmocnienia na p.cz., reszta po m.cz. Oddzielna automatyka ARW do obydwu torów.

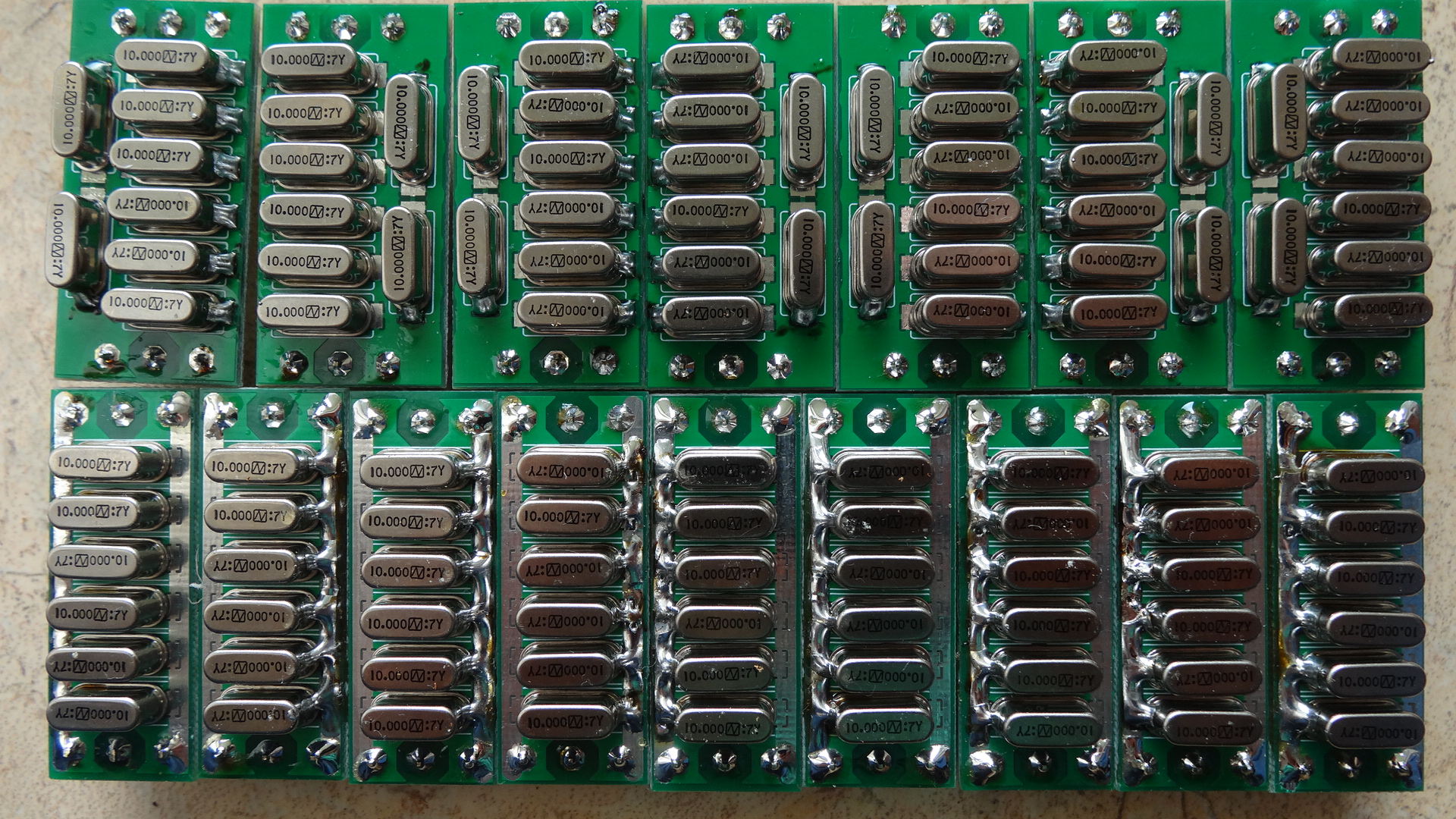

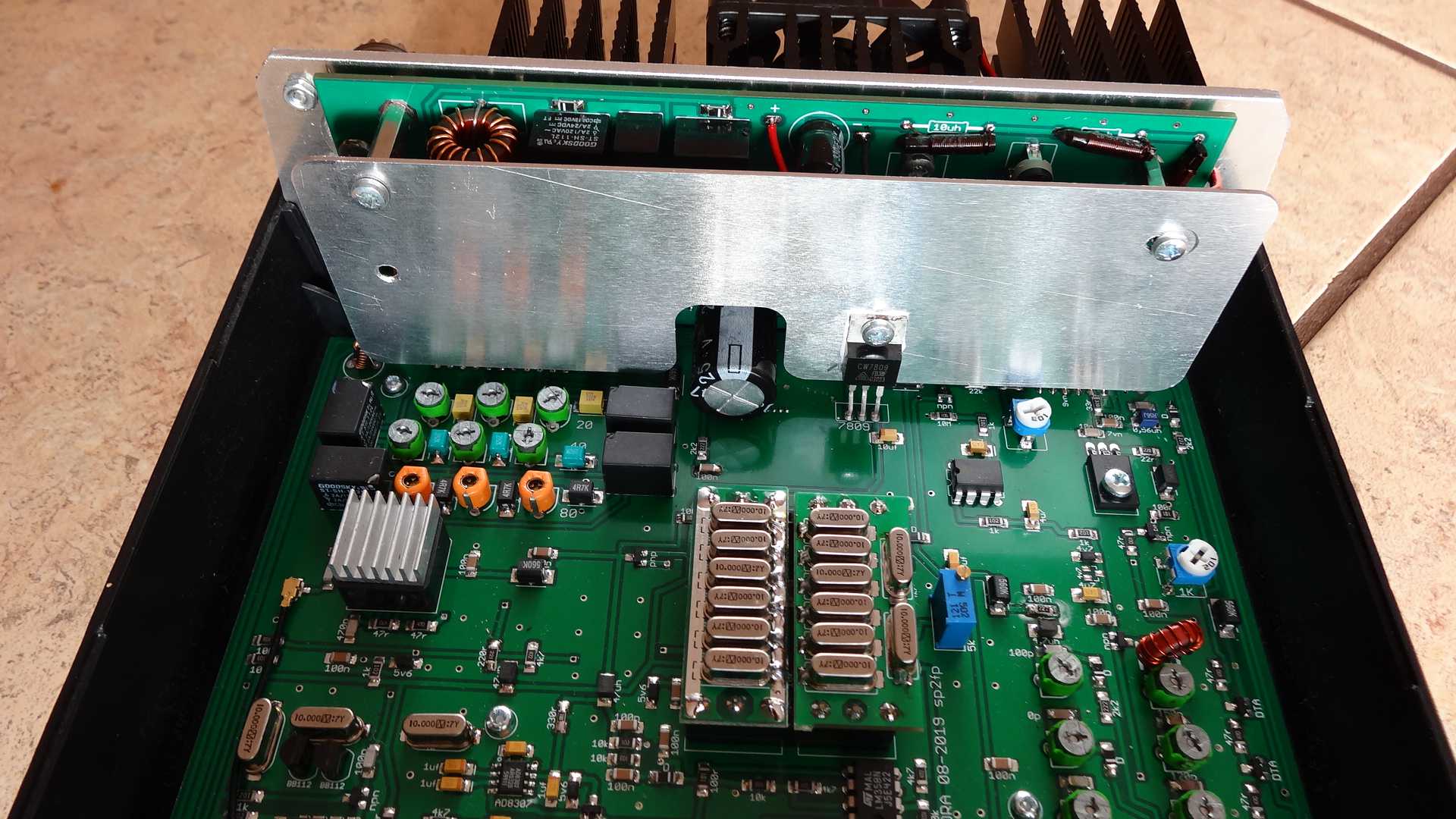

Filtr kwarcowy ssb 6 lub 8 polowy o szerokości pasma 2700 Hz, oraz 3polowy regulowany potencjometrem na front panelu 500Hz-3kHz
Filtr kwarcowy cw 6 polowy o szerokości pasma 500-600Hz
Odbiornik  oip3 + 20dbm , mieszacz AD831, wzm pcz AD603, SSM2166 zastosowany w odbiorniku i nadajniku.
Tor nadawczy: modulator i mieszacz  na układach NE612.
Końcówka mocy tranzystor LD mos  MRF 186
Rozbudowana synteza częstotliwości realizująca wiele funkcji trxa :
VFO, RIT, XIT, S metr, wskaźnik  pomiar napięcia zasilania przy nadawaniu, generator serwisowy, funkcja „turbo Encoder” zmieniająca krok przestrajania zależna od szybkości kręcenia impulsatora z możliwością przełączenia na tryb kroku 10/100/1000/10000 HZ.

Encoder mechaniczny z mozliwością montażu enkodera optycznego -przygotowane pcb.
Wyświetlacz alfanumeryczny LCD LED 2x16
Gotowy moduł DDS z układem AD9850
Wymiary szer 190mm x głębokość 200 x wys70mm radiator z tyłu obudowy.

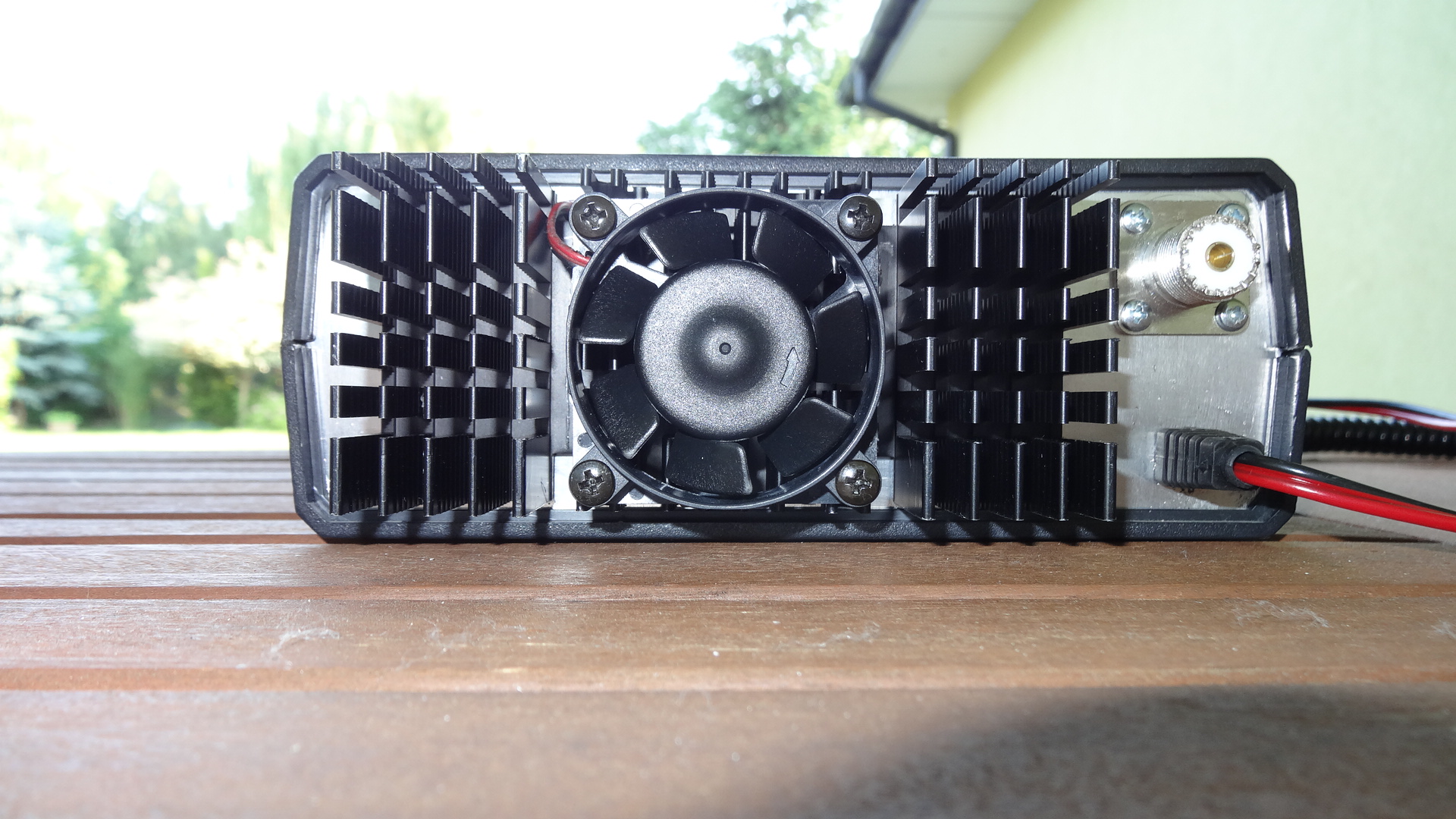

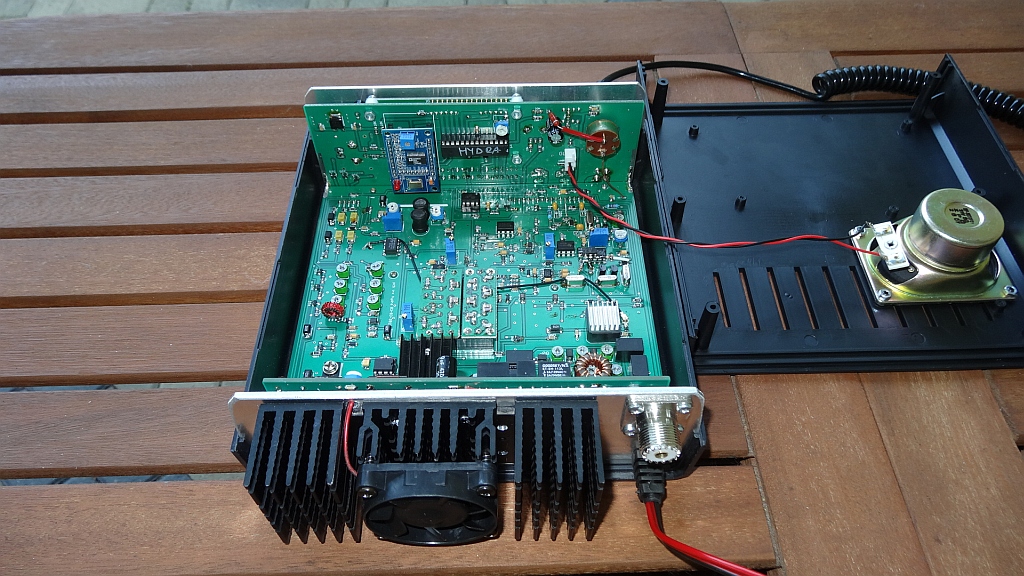

Chłodzenie pasywne i aktywne  - tylna ścianka z blachy aluminiowej plus przykręcony radiator z wentylatorem .
Mikrofon pojemnościowy od CB radio z wtykiem 4 pin.
Gniazda JACK3.5 słuchawkowe i dla manipulatora CW na front panelu
Gniazdo antenowe UC1
Zasilanie napięciem stałym 11-20V. Prąd przy odbiorze 300mA oraz nadawaniu do 5Amper.
Dla uzyskania pełnej mocy konieczne jest zasilanie  napięciem 18-19 v. W tym celu wystarczy zasilacz od laptopa - najlepiej starszego typu, który nie emituje zaklóceń (np od DELLa).
Na wypady z alumulatorem mozna korzystać z pakietu akumulatorów LI-POL LI-ION 4S, 5S.
Opis montażu poszczególnych płytek znajduje się na dole strony
Liknk do filmu podczas zaniku napięcia w okolicy S-metr na glebie :)
Wycena kompletnego zestawu wszystkich elementów do pobrania w pdfie

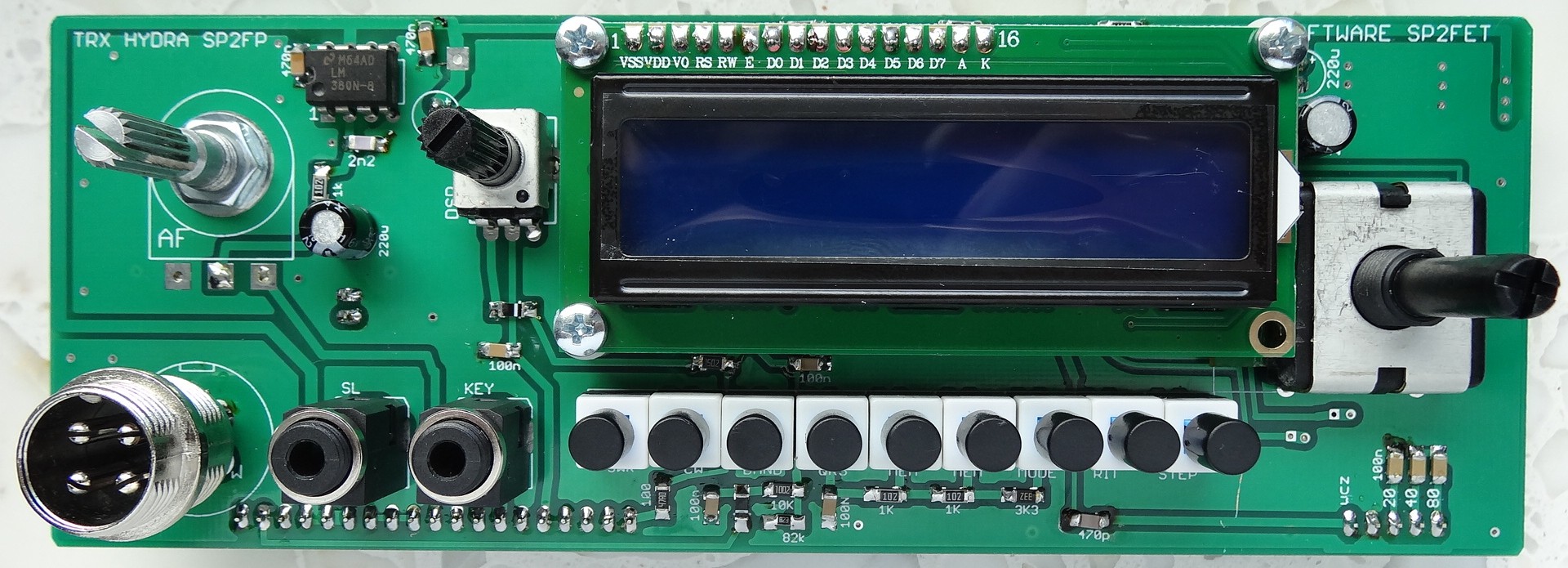

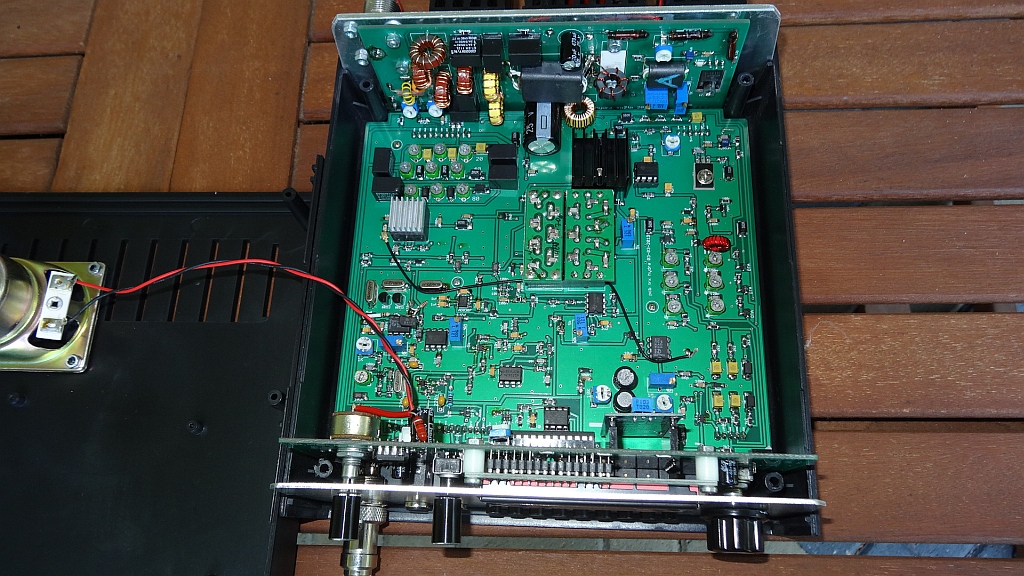

PCB Front panelu

Zawiera syntezę  z mozliwością zamontowania enkodera mechanicznego zwykłego, lepszego i optycznego.

Przyciski oferują pełna funkcjonalność obsługi Keyera dla cw oraz funkcji synezy.

Wzmacniacz mcz z gniazdkiem głośnika

 Schemat ideowy płyty głównej pdf

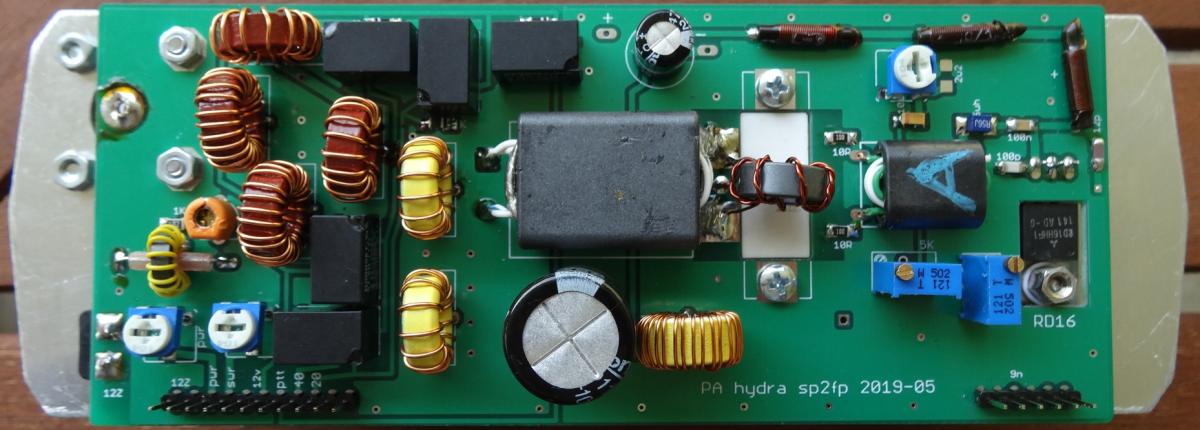

Końcówka mocy MRF 186 + LPF + SWR + Driver RD16hhf1.


"zapisz jako" - aby pobrać w pełnej rozdzielczości

---------------------------------------------------------------------------------------------------------------------------------

Pomiary toru wejściowego. Sygnał -10db na wejście rx, a wyjście do NWT po mieszaczu ad831.

dla 14stki pomar bez i ze wzmacniaczem.

Celowo obniżona czułośc dla 80 i 40m wzgledem 20m

Strona budowy front panelu

Strona bydowy końcówki mocy

Opis działania TRXA
